| 구분 | 파레토 차트 | 히스토그램 | 런 차트 | 피시본 다이어그램 |
|---|---|---|---|---|
| 주요 목적 | 문제 원인의 우선순위 파악 | 연속형 데이터의 분포 확인 | 시간에 따른 변화 추세 관찰 | 문제의 잠재적 원인 구조화 |
| 데이터 유형 | 범주형(오류 유형별 빈도) | 연속형(측정값 구간별 빈도) | 시간 순서에 따른 연속형 | 정성적 원인 나열 |
| 시각적 특징 | 내림차순 막대 + 누적 비율 꺾은선 | 구간별 막대(순서 고정) | 시간축 위의 점과 선 | 머리와 뼈대 구조의 도식 |

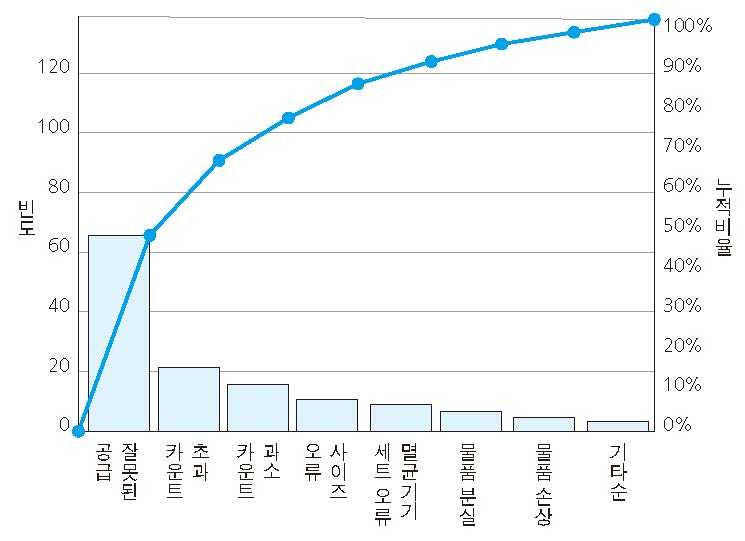

수술셋업 오류처럼 범주형 데이터가 집계된 경우, 각 오류 유형의 발생 건수를 세어 내림차순 막대로 정렬하고 누적 백분율 꺾은선을 겹쳐 그린다.
누적 비율이 70~80%에 도달하는 상위 소수 원인을 우선 개선 대상으로 선정하여 제한된 인력과 시간을 가장 효과가 큰 영역에 집중한다.
파레토 차트는 피시본 다이어그램으로 잠재적 원인을 브레인스토밍한 뒤 실제 발생 빈도를 수집하여 우선순위를 정하는 흐름으로 함께 활용하는 것이 일반적이다.
파레토 차트의 막대는 반드시 왼쪽부터 내림차순으로 정렬되고 누적 비율 선이 함께 표시된다. 막대 순서가 고정되고 누적 선이 없는 히스토그램과 혼동하지 않도록 한다.
학습 참고용입니다. 실제 임상은 최신 지침과 소속 기관 프로토콜을 따르세요.
