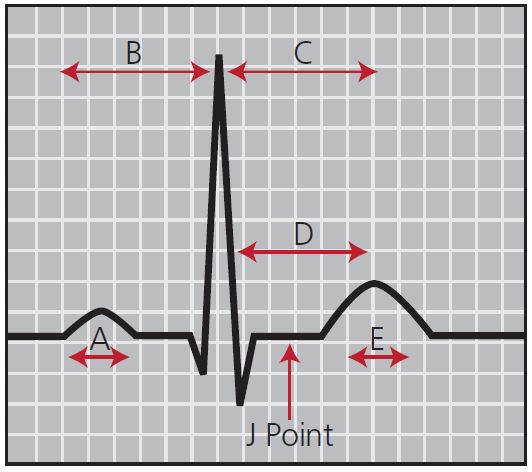

그림에서 심근경색을 반영하는 구간은?

핵심 해설 이 문제는 심전도(ECG) 파형에서 심근경색(Myocardial Infarction)을 반영하는 구간을 찾는 문제예요. 심근경색은 심장 근육에 혈액을 공급하는 관상동맥이 막혀 심근이 괴사하는 질환으로, 심전도에서 매우 특징적인 변화를 보여요.
핵심 개념 분석 (Key Concept): 정상 심전도 파형은 P파, QRS군, T파, 그리고 분절(Segment)과 간격(Interval)으로 구성돼요. 이 중 심근경색의 급성기 변화를 가장 민감하게 반영하는 구간은 ST 분절(ST Segment)이에요.
정답 근거 (Answer Rationale): 정답은 4번 D 구간이에요. 그림의 D 구간은 QRS군의 끝에서 T파의 시작까지 이어지는 ST 분절을 나타내요. 심근에 허혈(Ischemia)이나 손상(Injury)이 발생하면 이 ST 분절이 정상 기저선(Isoelectric line)보다 상승(ST Elevation)하거나 하강(ST Depression)하는 변화를 보여요. 특히 STEMI(ST Elevation Myocardial Infarction)에서는 급성 관상동맥 폐쇄로 인해 ST 분절이 현저히 상승하는 소견이 진단의 핵심이에요.
오답 분석 (Distractor Analysis): 혼동 주의! ①번 A 구간은 P파(P Wave)로, 심방의 탈분극을 의미해요. 심방의 문제(예: 심방 비대)를 시사하지 심근경색을 직접 반영하지는 않아요. ②번 B 구간은 PR 간격(PR Interval)으로, 방실 전도 시간을 나타내요. 방실 차단(AV Block) 진단에 중요해요. ③번 C 구간은 QRS군(QRS Complex)으로, 심실의 탈분극을 의미해요. 심근경색이 발생하면 병적 Q파(Pathologic Q Wave)가 나타나기도 하지만, 급성기 변화를 보는 가장 중요한 지표는 ST 분절이에요. ⑤번 E 구간은 T파(T Wave)로, 심실의 재분극을 나타내요. 심근경색 후 심근의 재분극 이상으로 T파의 역위(T wave inversion)가 나타날 수 있지만, ST 분절 상승/하강보다는 후기에 나타나는 변화예요.
연관 개념 정리 (Related Concepts): 물리치료사는 심장 재활(Cardiac Rehabilitation) 프로그램을 진행할 때 환자의 심전도 모니터링과 ST 분절 변화를 반드시 알고 있어야 해요. 운동 중 ST 분절의 하강은 심근 허혈의 강력한 징후이므로 즉시 운동을 중단하고 의사에게 보고해야 해요.
개념 정리:

파형/구간	심장 활동	주요 임상 의의
P파 (A)	심방 탈분극	심방 비대 진단
QRS군 (C)	심실 탈분극	심실 비대, 병적 Q파(구획 경색)
ST 분절 (D)	심실 탈분극 완료 후 재분극 시작 전	심근 허혈/손상의 급성 지표
T파 (E)	심실 재분극	전해질 이상, 심근 허혈

한눈에 비교!:

구분	STEMI	NSTEMI
심전도 소견	ST 분절 상승	ST 분절 하강 또는 T파 역위
손상 범위	심근 전층(Transmural) 경색	심내막하(Subendocardial) 경색
치료 방향	즉시 재관류 요법(PCI) 필요	약물 치료 및 위험도 평가 후 PCI 결정

치료기전 포인트: 심근경색 환자의 심장 재활은 크게 3단계(Phase I, II, III)로 나뉘어요. 물리치료사는 환자의 심전도를 관찰하며 운동 강도를 조절해야 해요. 운동 중 ST 분절이 기저선 대비 1mm 이상 수평 또는 하강형으로 하강하면 심근 허혈을 의미하므로 운동을 중단해야 해요.
암기 팁: "ST분절은 Sick Tissue(아픈 조직)"이라고 기억하세요. 심장 근육이 손상(Injury) 입으면 ST 분절이 제일 먼저 반응해요. 병적 Q파는 죽은 조직(Dead Tissue), T파 역위는 허혈 조직(Ischemic Tissue)을 의미한다고 연관 지으면 기억하기 쉬워요.
국시 빈출 포인트: 심근경색 심전도 문제는 단독으로 나오기보다는 심장 재활이나 심폐 물리치료 단원에서 운동의 금기증 또는 중단 기준과 연계되어 출제돼요. 운동 중 ST 분절 하강, 협심증 발생, 심한 부정맥은 운동 중단의 절대적 지표임을 꼭 기억하세요.
기출 변형 주의!: "운동부하검사 중 3mm의 ST 분절 하강이 관찰되었을 때 물리치료사의 조치로 옳은 것은?"과 같이 단순 심전도 판독이 아닌 임상 대처를 묻는 문제로 변형되어 출제될 수 있어요. 환자의 주관적 증상(흉통, 호흡곤란)과 심전도 변화를 함께 평가하는 것이 중요해요.

임상 실무 가이드 - 임상 시나리오 (Clinical Scenario): "급성 심근경색(STEMI) 진단을 받고 경피적 관상동맥 중재술(PCI)을 시행한 58세 남성 환자가 심장 재활(Phase II)을 위해 물리치료실에 내원했어요. 운동부하검사 결과를 확인하니 안정 시에는 정상 심전도였지만, 운동 강도가 증가함에 따라 유도 V4~V6에서 ST 분절이 2mm 하강했어요. 이때 물리치료사는 어떤 판단을 내려야 할까요?" - 평가 및 중재 전략 (Assessment & Intervention): 핵심! 운동 중 ST 분절의 의미 있는 하강은 심근 허혈을 나타내는 위험 신호예요. 물리치료사는 즉시 운동을 중단하고 환자를 앉히거나 눕혀 안정을 취하게 해야 해요. 활력징후(Vital Signs)를 측정하고, 환자에게 흉통, 호흡곤란, 어지럼증 등의 증상이 있는지 확인한 후 의사에게 즉시 보고해야 해요. 추후 운동 처방 시에는 허혈성 증상 또는 심전도 변화가 나타나기 직전의 심박수를 기준으로 목표 심박수(Target Heart Rate)를 더 보수적으로 설정해야 해요. - 환자 안전 및 주의사항 (Precautions): 운동 중단의 절대적 기준은 ST 분절의 2mm 이상 하강 또는 1mm 이상 상승, 중등도 이상의 협심증 발생, 심실빈맥 등 심한 부정맥, 운동 중 혈압 저하 등이 있어요. 심장 재활 환자에게는 반드시 심박수 모니터와 혈압계를 착용하고, 보그 척도(Borg Scale, RPE) 11~14 사이의 '약간 힘들다' 수준에서 운동을 진행해야 해요.
환자교육 프로토콜: "선생님, 오늘 운동 중간에 심전도에 약간의 변화가 관찰되었어요. 가슴이 답답하거나 숨이 찬 느낌이 조금이라도 들면 바로 운동을 멈추고 저에게 말씀해 주세요. 집에서 가벼운 걷기 운동을 하실 때도 오늘 느낀 힘듦의 강도를 넘기지 않는 것이 중요해요."
선배 물리치료사의 한마디: "심전도는 단순한 파형 암기가 아니라 환자의 심장 상태를 실시간으로 보여주는 안전장치예요. 물리치료사는 의사처럼 진단을 내릴 수는 없지만, 위험 신호를 감지하고 적절히 대응하는 능력은 환자의 생명과 직결됩니다. ST 분절 변화를 보는 순간, '이 환자의 심장 근육이 지금 산소가 부족하구나'라고 생각하며 모든 활동을 멈출 수 있어야 해요!"
