•P파
– 심방의 탈분극, 0.06~0.11초
– 굴심방결절 흥분 후, 상향파

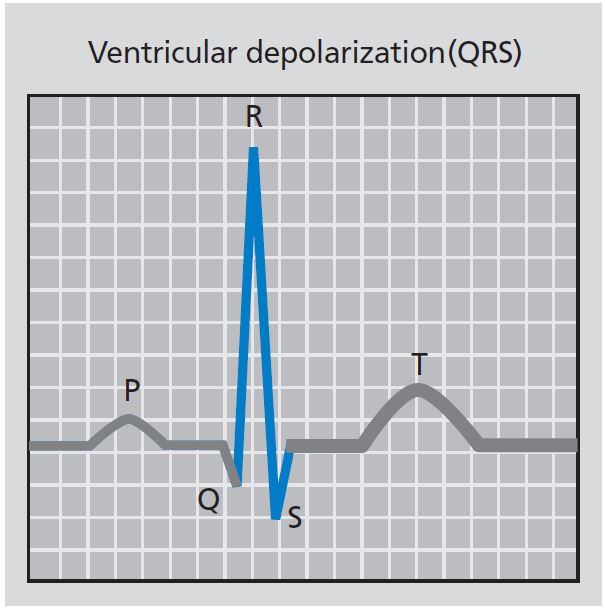

•QRS파: 심실의 탈분극, 0.06~0.1초
•T파
– 심실의 재분극
– 심장근육 허혈상태에서 하강
•U파
– Purkinje fiber 수축
– 일반적으로 심전도상에 나타나지 않음
– 나타나면 저칼륨혈증, 고칼슘혈증, 디곡신성 중독을 의미
•PR 간격: 심방탈분극에서 방실결절 전도 시간, 0.12~0.2초 사이
•QRS 간격: 심실탈분극 0.06~0.1초
•QT 간격: 심실탈분극에서 재분극까지 시간, 0.36~0.44초
•ST 간격
– 심실확장기
– 심장근육 손상 및 허혈상태에서 상승 또는 하강
심전도에서 QRS군 진폭이 정상보다 낮아지면 심실 탈분극의 전기적 힘이 감소한 것으로, 이는 심실수축 약화를 의미한다. 정상 진폭은 사지유도에서 5 mm 이상, 흉부유도에서 10 mm 이상이다.
저전압 QRS는 심근허혈, 심근병증, 심낭삼출, 비만, 폐기종 등 다양한 원인에서 나타날 수 있다. 특히 타코츠보 심근병증에서는 QRS 전압 감쇠가 급성관상동맥증후군과의 감별 및 예후 예측에 유용한 지표로 활용된다.
P파는 심방 탈분극, T파는 심실 재분극을 반영하므로 QRS군 진폭 감소를 심방 기능이나 재분극 이상으로 해석해서는 안 된다. QRS군은 오직 심실 탈분극만을 나타낸다.
학습 참고용입니다. 실제 임상은 최신 지침과 소속 기관 프로토콜을 따르세요.
