핵심 해설

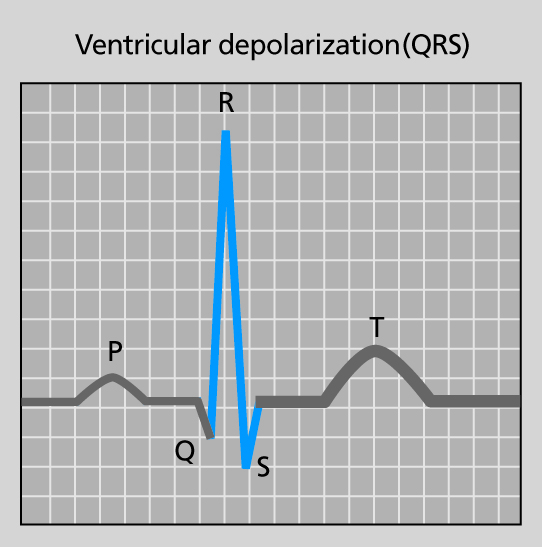

이 문제는 심전도(Electrocardiogram, ECG)의 각 파형이 심장의 어떤 전기생리학적 활동을 반영하는지 이해하고, 특정 파형의 이상 소견이 의미하는 임상적 의미를 해석하는 능력을 평가해요. 문제에서 제시된 파란색 파형은 심전도에서 QRS군(QRS Complex)을 가리키며, 이 파형의 높이가 정상보다 낮아졌다는 것은 심실 탈분극(Ventricular Depolarization)의 전기적 힘이 약화되었음을 의미합니다. 탈분극은 곧 근육의 수축으로 이어지므로, 결론적으로 핵심!심실의 수축 기능이 약화된 상태를 시사해요.
1. 핵심 개념 분석 (Key Concept)
심전도는 심장의 전기적 활동을 그래프로 기록한 것으로, 각 파형은 특정 심장 구조의 흥분과 전도를 의미해요.
• P파(P Wave): 동방결절(Sinoatrial Node)에서 시작된 전기 신호가 심방을 탈분극시키는 과정을 나타내며, 이는 심방의 수축으로 이어져요.
• QRS군(QRS Complex): 전기 신호가 방실결절(Atrioventricular Node), 히스속(His Bundle), 푸르키니에 섬유(Purkinje Fiber)를 거쳐 심실 근육 전체로 빠르게 퍼져나가는 과정으로, 심실의 탈분극 및 수축을 의미해요. 정상 QRS군의 진폭은 심실 근육량에 비례하며, 진폭이 낮아지면(low voltage) 심실 근육의 전기적 활동이 감소했음을 시사합니다.
• T파(T Wave): 심실이 수축 후 다시 안정 상태로 돌아가는 심실의 재분극(Repolarization) 과정을 의미합니다.
따라서 파란색 파형(QRS군)의 진폭 감소는 심실 수축의 근원이 되는 탈분극 과정의 약화를 의미하는 것이지, 심방의 기능이나 재분극 문제와는 직접적인 관련이 없어요.
2. 정답 근거 (Answer Rationale)
정답은 ④번 심실수축 약화예요. QRS군의 진폭(Amplitude)은 심실 근육 세포들이 동시에 탈분극할 때 발생하는 전압의 총합을 반영합니다. 핵심! 따라서 심근경색(Myocardial Infarction)으로 인한 심실 근육 손실, 심낭삼출(Pericardial Effusion), 비만, 폐기종(Emphysema) 등으로 심장에 전달되는 전기 신호가 약해지면 QRS군의 파형 높이가 낮아지게 되고, 이는 곧 심실의 수축력 약화를 임상적으로 의미하게 됩니다.
3. 오답 분석 (Distractor Analysis) ① 재분극 약화: 재분극은 T파에 해당하는 전기적 활동입니다. QRS군은 탈분극을 나타내므로 옳지 않아요.
② 심방수축 약화: 심방의 탈분극과 수축은 P파로 나타납니다. 문제의 파란색 파형은 P파가 아니므로 오답입니다.
③ 심방이완 약화: 심방의 이완은 심전도에서 PR 간격의 중간 부분에서 일어나며, 특정 파형으로 뚜렷하게 분리되어 나타나지 않아요. 심방의 이완 기능을 평가하려면 심초음파(Echocardiography)가 더 유용합니다.
⑤ 심실이완 약화: 심실의 이완은 T파의 끝 부분부터 다음 P파가 시작되기 전까지의 이완기(Diastole)에 해당합니다. 심실 이완 기능의 문제는 T파의 변화나 심박수 변동으로 나타날 수 있으나, QRS군 진폭 감소로 평가하지 않아요.
4. 연관 개념 정리 (Related Concepts) 혼동 주의! QRS군의 '너비(width)'가 넓어지는 것은 심실 내 전도 지연(예: 각차단, Bundle Branch Block)을 의미하고, '진폭(amplitude)'이 커지는 것은 심실 비대(Ventricular Hypertrophy)를 시사합니다. 반대로 '진폭'이 낮아지는 것은 심실 수축력 약화 또는 심장을 둘러싼 구조물의 문제(심낭 삼출 등)를 시사하므로, 진폭과 너비의 임상적 의미를 정확히 구분해야 합니다.
개념 정리: 심전도 파형의 전기생리학적 기원
파형
전기적 활동
기계적 활동
주요 임상적 의의
P파
심방 탈분극
심방 수축
P파 부재 시 심방세동(Atrial Fibrillation) 의심
QRS군
심실 탈분극
심실 수축
저전압(Low Voltage): 심실수축 약화 / 넓은 QRS: 각차단(Bundle Branch Block)
T파
심실 재분극
심실 이완
허혈 시 역전(Inverted T wave)
한눈에 비교!: QRS군 진폭 증가 vs 감소 저전압(Low Voltage) QRS: 사지유도(limb leads)에서 QRS 진폭의 합이 5mm 미만, 흉부유도(precordial leads)에서 10mm 미만. 심근경색 후 심실 근육량 감소, 심낭 삼출, 갑상선기능저하증(Hypothyroidism) 등에서 나타나며, 심실 수축력 약화를 시사합니다.
고전압(High Voltage) QRS: 심실 근육량 증가를 의미하며, 주로 심실 비대(Ventricular Hypertrophy)에서 관찰됩니다. 장기간의 고혈압이나 대동맥판 협착증(Aortic Stenosis)에서 심실이 두꺼워지면서 전기적 힘이 증가하여 나타납니다.
치료기전 포인트
물리치료사는 심장 재활(Cardiac Rehabilitation) 시 환자의 심전도를 모니터링하며 운동 강도를 조절해야 합니다. 특히 심근경색 후 심실 수축력이 약화된 환자는 QRS군 저전압과 더불어 낮은 박출계수(Ejection Fraction, EF)를 보일 수 있으므로, 운동 중 심박수, 혈압, 심전도 변화(ST분절, 부정맥 유무)를 주의 깊게 관찰하며 보그(Borg) 운동자각도 11~13(약간 힘듦) 이하로 운동 강도를 설정해야 합니다.
암기 팁
심전도 파형의 순서를 'P-QRS-T'로 외우고, 각각 심방 탈분극-심실 탈분극-심실 재분극으로 연결해보세요. '심방수축은 P, 심실수축은 QRS가 크다!'라는 리듬으로 암기하면, 문제에서 어떤 파형이 제시되든 바로 해당 심장 활동을 떠올릴 수 있습니다.
국시 빈출 포인트
국시에서는 단순히 P파, QRS파, T파의 명칭을 묻는 것을 넘어, '심근경색 환자의 심전도에서 QRS군의 저전압이 관찰될 때 추론할 수 있는 심장 기능의 변화'와 같은 임상 추론형 문제가 출제됩니다. 각 파형의 이상 소견(진폭 증가/감소, 너비 변화, 파형 모양)이 어떠한 병리적 상태를 의미하는지 연결 지어 학습해야 합니다.
기출 변형 주의!
단순한 파형 이름 암기에서 벗어나, '운동부하검사(Exercise Stress Test) 중 QRS군 진폭이 갑자기 낮아졌을 때 물리치료사의 대처'와 같은 응급 상황 대처형 문제로 변형될 수 있습니다. 운동 즉시 중단, 심전도 및 혈압 모니터링 지속, 의사에게 즉시 보고하는 프로토콜을 숙지해야 합니다.
임상 실무 가이드
1임상 시나리오 (Clinical Scenario)55세 남성 환자가 광범위 전벽 심근경색(Extensive Anterior MI) 진단 후 경피적 관상동맥 중재술(PCI)을 받고 심장 재활을 위해 물리치료실에 처음 방문했습니다. 환자의 안정 시 심전도를 확인하니, 사지 유도에서 QRS군의 진폭이 매우 낮게 측정됩니다(저전압, Low Voltage). 환자는 "계단을 조금만 올라가도 숨이 차고 가슴이 답답한 느낌이 들어요"라고 호소합니다.
2평가 및 중재 전략 (Assessment & Intervention)
• 객관적 평가(Objective): 심전도 저전압은 심근경색으로 인해 괴사된 심실 근육의 양이 많아 전기적 힘이 감소했음을 의미하며, 이는 심실 수축력 약화와 직접적으로 연결됩니다. 심초음파 검사 결과를 통해 박출계수(EF)가 40% 미만으로 확인된다면, 이 환자는 심박출량이 부족하여 운동 내성이 매우 낮은 상태임을 객관적으로 알 수 있어요.• 계획(Plan): 핵심! 심실 수축력 약화 환자에게 고강도 운동은 심실 부담을 증가시켜 심부전(Heart Failure)을 악화시킬 수 있습니다. 따라서 초기 운동은 운동자각도(RPE) 11~12 수준의 저강도 유산소 운동(천천히 걷기, 실내 자전거 타기)부터 시작하며, 운동 시간은 1회 10~15분으로 짧게 여러 번 시행합니다.
환자교육 프로토콜
환자에게 "심장 근육이 아직 회복 중이기 때문에 운동할 때 무리가 가지 않도록 해야 합니다. 운동 중에 가슴이 답답하거나 숨이 평소보다 훨씬 차다면 바로 멈추고 휴식을 취하세요"라고 교육합니다. 가정운동프로그램(HEP)으로는 벽에 기대어 하는 반스쿼트, 앉아서 하는 발뒤꿈치 들기와 같은 대근육 중심의 저강도 운동을 제공합니다.
선배 물리치료사의 한마디
"심전도는 단순한 그래프가 아니라 심장이 우리에게 보내는 신호예요. QRS군의 높이가 낮아졌다는 것은 심장 근육이 힘을 잃고 있다는 신호로, 치료사는 이 신호를 읽고 운동 강도를 조절하는 전문가가 되어야 합니다. 심장 재활은 환자의 심장 기능을 다시 깨우는 섬세한 과정이므로, 심전도와 환자의 주관적 호소를 항상 함께 모니터링하는 습관을 들이세요!"
QRS군(QRS Complex) — 심실의 탈분극을 나타내는 심전도 파형으로, 이는 심실 수축의 시작을 의미합니다. 정상 진폭은 심실 근육량에 비례하며, 진폭 감소는 심실 수축력 약화를 시사합니다.
탈분극 — 세포막 안팎의 전위차가 감소하여 활동 전위가 발생하는 과정으로, 심장 근육 세포에서는 수축을 유발하는 전기적 신호입니다.
재분극 — 탈분극 후 세포막 전위가 다시 안정 상태로 회복되는 과정으로, 심실의 경우 T파로 나타나며 이완과 관련됩니다.
심전도(Electrocardiogram, ECG) — 심장의 전기적 활동을 신체 표면에서 기록한 그래프로, 심장의 박동 리듬, 전도계의 이상, 심근 허혈 및 손상 여부를 평가하는 데 사용됩니다.
저전압(Low Voltage) — QRS군의 전체 진폭이 정상보다 낮은 상태를 의미하며, 심근경색으로 인한 심실 근육 손실, 심낭 삼출, 비만 등이 원인입니다. 심실 수축력 약화의 중요한 심전도 소견입니다.
