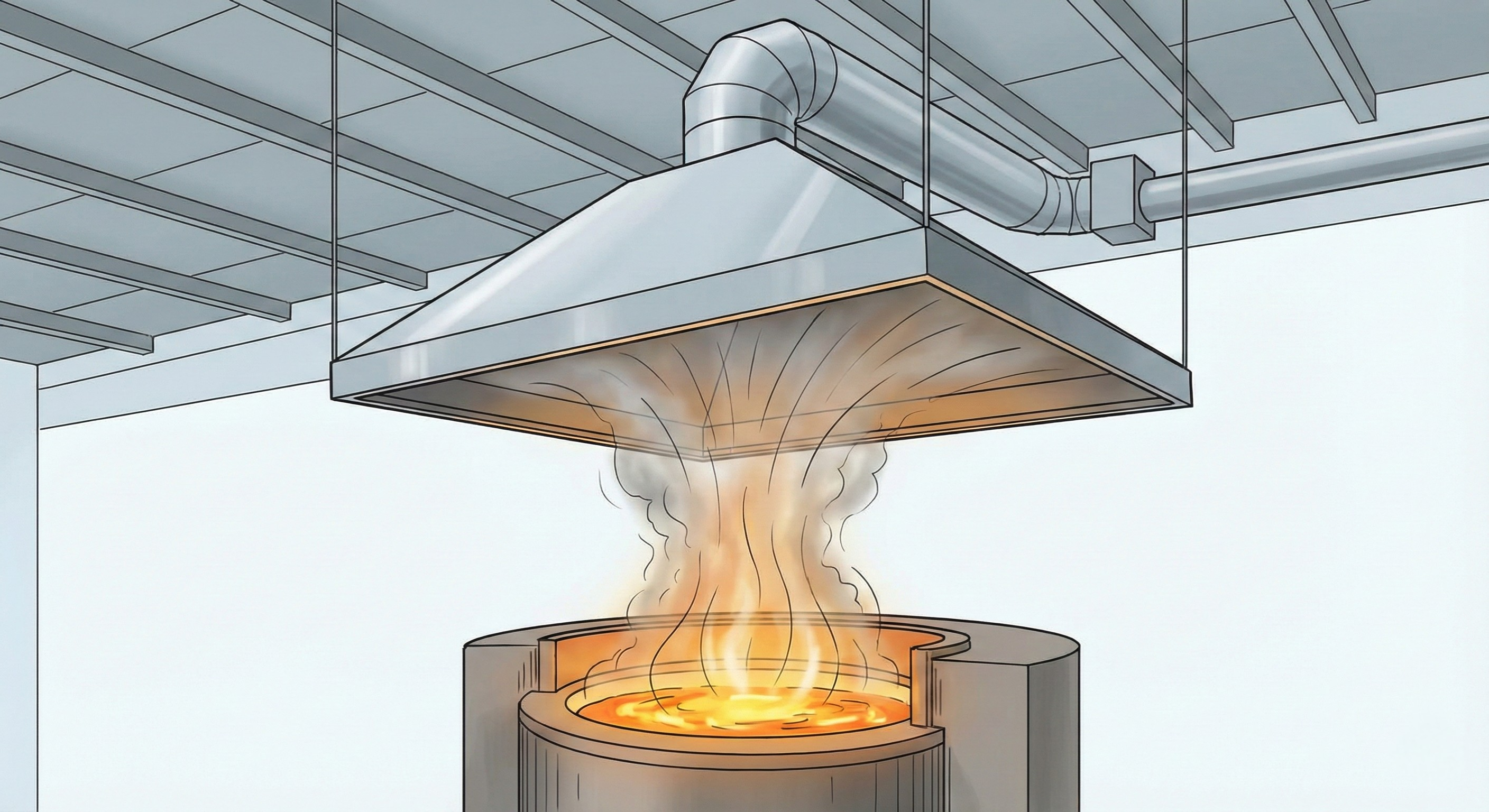

그림과 같은 형태로 설치하는 후드는?

[해설]
이 문제는 국소배기장치의 후드 종류와 특징을 묻는 문제입니다.
레시바식 캐노피형 후드는 상승하는 열기류를 포착하는데 적합한 형태로, 고온 작업장에서 주로 사용됩니다.

[출제 포인트]
1. 국소배기장치의 후드 종류와 각각의 특징 이해
2. 작업 특성에 따른 적절한 후드 선택 능력
3. 후드의 설치 형태와 용도의 연관성 파악

[주요 개념]
1. 레시바식 캐노피형(Receiving Canopy Hoods)
- 열기류를 이용하여 상승하는 오염물질을 포착
- 주로 고온작업, 용해로, 주물작업장에서 사용
- 작업자가 오염원과 후드 사이에 위치하지 않도록 주의
2. 포위식 커버형(Enclosures cover Hoods)
- 오염원을 최대한 밀폐하여 포집
- 가장 효율적인 후드 형태
3. 부스식 드래프트 챔버형(Booth Draft Chamber Hoods)
- 작업자가 부스 앞에서 작업
- 도장부스, 실험실 후드 등에 사용
4. 외부식 그리드형(Exterior Capturing Grid Hoods)
- 오염원으로부터 일정 거리에 설치
- 포착속도가 중요한 요소

이 문제는 국소배기장치의 후드 종류 중 레시바식 캐노피형(Receiving Canopy Hoods)에 대한 내용입니다.

레시바식 캐노피형 후드는 상승하는 열기류나 유해물질을 포집하는데 적합한 형태입니다. 주로 고온의 열원이나 상승하는 유해물질이 발생하는 작업장에서 사용됩니다.

이 후드의 주요 특징은:
1. 오염원 상부에 설치되어 자연적으로 상승하는 기류를 포집
2. 열원으로부터 발생하는 대류현상을 활용
3. 작업자의 호흡영역 보호에 효과적
4. 설치와 유지보수가 비교적 간단

실제 적용 분야:
- 용접 작업장
- 주방의 조리대
- 고온 공정이 있는 산업현장
- 도금조 상부

효율적인 작동을 위해서는 후드의 크기가 오염원보다 충분히 커야 하며, 측면의 방해기류를 고려한 설계가 필요합니다.
