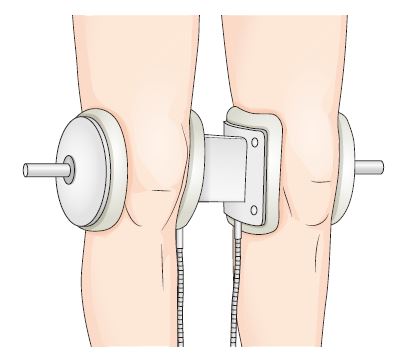

단파심부투열 치료 시 다음과 같은 무릎의 전극 배치로 옳은 것은?

단파심부투열 치료의 병렬법
•두 개의 디스크 전극 사이에 유연성 금속판 전극을 사용하여 두 부위를 동시에 치료하는 방법
•무릎관절을 동시에 치료 시 적용

핵심 해설 이 문제는 단파심부투열(Shortwave Diathermy) 치료 시 사용하는 전극 배치법 중, 특히 무릎관절(Knee Joint)과 같이 양측성으로 치료가 필요한 부위에 적용하는 방법을 묻고 있어요. 단파심부투열은 고주파 전자기장을 이용해 인체 심부 조직에 온열 효과를 발생시키는 심부열 치료(Deep Heat Therapy)의 대표적인 방법입니다. 전극의 배치 방법에 따라 전기장의 분포와 치료 부위의 온도 상승 패턴이 달라지므로, 치료 목적과 해부학적 구조에 맞는 적절한 방법을 선택하는 것이 매우 중요해요. 핵심 개념 분석 (Key Concept) 단파심부투열의 전극 배치법은 크게 공면법(Coplanar Method), 대면법(Contraplanar Method), 교차법(Cross-fire Method), 병렬법(Parallel Method)으로 나뉩니다. 이 중 핵심! 병렬법은 두 개의 디스크 전극 사이에 유연성 금속판 전극을 연결하여 신체의 양쪽 부위(예: 양측 무릎)를 하나의 회로 안에 배치해 동시에 치료하는 방법이에요. 전극이 신체를 사이에 두고 마주보는 대면법과 달리, 병렬법은 두 치료 부위가 전기적으로 병렬 연결되어 각 부위에 전류가 나뉘어 흐르게 됩니다. 정답 근거 (Answer Rationale) 핵심! 정답은 4번 병렬법입니다. 무릎관절은 양측성으로 대칭적인 구조이므로, 양쪽 무릎을 동시에 치료할 때 병렬법을 사용하면 효율적이에요. 이 방법은 두 개의 디스크 전극을 각각 양측 무릎의 같은 면(예: 앞면)에 배치하고, 두 전극을 유연성 금속판으로 연결하는 방식입니다. 이렇게 하면 한 대의 단파투열기로 두 부위를 동시에 치료할 수 있어 치료 시간을 단축하고 환자의 편의성을 높일 수 있어요. 주로 류마티스 관절염(Rheumatoid Arthritis)이나 골관절염(Osteoarthritis)으로 양측 무릎에 통증이 있는 환자에게 적용합니다. 오답 분석 (Distractor Analysis) 혼동 주의! ① 공면법: 하나의 전극 케이블을 두 개의 패드 전극으로 나누어 신체의 같은 면에 나란히 배치하는 방법입니다. 주로 넓은 부위(예: 등, 허리)를 치료할 때 사용하며, 무릎 한쪽만 치료할 때는 적용할 수 있으나 양측 동시 치료에는 적합하지 않아요. ② 대면법: 치료 부위를 사이에 두고 두 전극을 마주 보게 배치하는 방법입니다. 무릎 한쪽을 앞뒤로 감싸듯 배치할 수 있지만, 이 문제는 '다음과 같은 무릎의 전극 배치'라는 조건에서 양측성을 강조하고 있으므로 병렬법이 더 적절해요. ③ 교차법: 두 쌍의 전극을 신체를 중심으로 교차하여 배치해 전기장을 직각으로 통과시키는 방법입니다. 심부에 국소적인 온열 효과를 집중시키기 위해 사용하며, 무릎 양측 치료와는 목적이 달라요. ⑤ 변형된 공면법: 공면법의 변형으로, 특수한 상황에서 전극의 간격이나 각도를 조절하는 방법입니다. 표준적인 양측 무릎 치료법으로는 병렬법이 정답입니다. 연관 개념 정리 (Related Concepts) 단파심부투열 치료 시 전극 배치와 함께 반드시 알아야 할 개념은 전기장 밀도와 조직별 온도 상승률입니다. 전극과 피부 사이의 거리, 전극의 크기, 조직의 임피던스에 따라 열 발생이 달라지므로, 정확한 배치와 함께 적절한 출력 조절이 필수적이에요. 또한, 금속 임플란트, 심박조율기(Pacemaker), 악성 종양, 활동성 결핵, 감각 저하 부위, 허혈성 조직 등은 절대 금기사항이므로 치료 전 반드시 확인해야 합니다.
개념 정리

전극 배치법	전극 배치 형태	주요 적용 부위	특징
공면법	신체 같은 면에 나란히 배치	넓은 평면 부위 (등, 허리)	전류가 표면을 따라 흐름
대면법	신체를 사이에 두고 마주보게 배치	사지, 관절 한 부위	전류가 신체를 가로질러 흐름
교차법	두 쌍의 전극을 교차 배치	심부 국소 부위 (고관절, 골반)	전기장이 직각으로 교차하여 심부 집중 가열
병렬법	두 디스크 전극 사이 금속판 연결	양측성 대칭 부위 (양 무릎, 양 손목)	두 부위 동시 치료, 전류 분할

치료기전 포인트 단파심부투열은 27.12 MHz 또는 13.56 MHz의 고주파 전자기파를 이용해 조직 내 이온의 진동과 쌍극자 회전을 유도하여 마찰열을 발생시켜요. 병렬법 사용 시에는 두 부위에 전류가 병렬로 분배되므로, 각 부위의 임피던스가 다를 경우 전류 분포가 달라질 수 있어 주의해야 합니다. 일반적으로 양측 무릎은 유사한 임피던스를 가지므로 균등한 가열이 가능하지만, 한쪽에 삼출액(Effusion)이 많거나 부종이 심한 경우 임피던스 차이가 발생할 수 있어요.
국시 빈출 포인트 물리치료사 국가고시에서 단파심부투열의 전극 배치법은 매년 꾸준히 출제되는 단골 주제입니다. 특히 병렬법과 공면법의 차이, 대면법과 교차법의 적용 차이를 정확히 구분하는 문제가 자주 나와요. "양측 무릎", "양측 손목"이라는 키워드가 나오면 무조건 병렬법을 떠올리세요!
암기 팁 "양쪽 무릎은 나란히(병렬로) 치료한다!"라고 외우세요. 전기 회로에서 병렬 연결(Parallel Connection)은 두 부하가 나란히 연결되어 동일한 전압을 받는 것과 같은 원리입니다. 무릎 두 개가 나란히 있고, 전극도 양쪽에 나란히 배치한다고 생각하면 쉽게 기억할 수 있어요.

임상 실무 가이드 임상 시나리오 (Clinical Scenario) 65세 여성 환자가 양측 무릎 통증을 주소로 물리치료실에 내원했습니다. 5년 전 양측 무릎 골관절염(Osteoarthritis, OA) 진단을 받았으며, 최근 날씨가 추워지면서 아침에 뻣뻣함과 통증이 심해졌다고 호소합니다. 단순 방사선 검사(X-ray)상 양측 내측 경골대퇴관절(Medial Tibiofemoral Joint)의 관절 간격 협소와 골극(Osteophyte) 형성이 관찰됩니다. 의사의 처방에 따라 단파심부투열(Shortwave Diathermy)을 이용한 심부열 치료가 의뢰되었습니다. 평가 및 중재 전략 (Assessment & Intervention) S (Subjective): 환자는 "아침에 일어나면 무릎이 뻣뻣하고, 오래 걸으면 양쪽 무릎 안쪽이 쑤셔요."라고 호소합니다. 통증 평가 척도(NPRS)는 6/10, 통증 부위는 양측 내측 슬개골 주변입니다. O (Objective): 양측 무릎 모두 경미한 부종과 함께 능동 관절가동범위(AROM) 굴곡 110도로 제한되어 있습니다. 양측 대퇴사두근(Quadriceps)의 경미한 위축이 관찰됩니다. A (Assessment): 양측 무릎 골관절염으로 인한 만성 통증 및 경도의 관절가동범위 제한. 심부열 치료를 통해 통증 완화와 연부조직 신장성(Extensibility) 증가가 필요합니다. P (Plan): 단파심부투열 병렬법을 적용하여 양측 무릎을 동시에 치료합니다. 두 개의 디스크 전극을 각 무릎의 슬개골 상방 대퇴사두근 부위에 배치하고, 유연성 금속판 전극으로 두 디스크를 연결합니다. 출력은 환자가 온열감을 느끼는 정도의 저용량(Mild Dose)으로 설정하고, 치료 시간은 15~20분간 적용합니다. 열 치료 직후에는 대퇴사두근 강화 운동(Quadriceps Setting Exercise)과 슬괵근 신장 운동(Hamstring Stretching)을 병행합니다. 환자 안전 및 주의사항 (Precautions) 절대 금기: 치료 부위에 금속 임플란트(인공관절 포함)가 있는지 반드시 확인해야 합니다. 또한, 감각 저하가 있는 경우 화상의 위험이 있으므로 출력 조절에 특히 주의해야 합니다. 주의사항: 병렬법 사용 시 양쪽 무릎의 임피던스 차이로 인해 한쪽에만 열이 집중될 수 있으므로, 치료 중 환자에게 양쪽 무릎의 온열감을 지속적으로 확인해야 합니다. "양쪽 무릎이 골고루 따뜻하게 느껴지세요?"라고 질문하며 모니터링하는 것이 중요합니다.
환자교육 프로토콜 가정운동프로그램(HEP): 통증이 없는 범위 내에서 하루 2~3회 대퇴사두근 등척성 운동을 교육합니다. 앉은 자세에서 무릎 아래 수건을 말아 넣고 무릎으로 누르는 운동입니다. 일상생활동작(ADL) 교육: 장시간 서 있거나 쪼그려 앉는 자세, 무릎에 과도한 부하를 주는 계단 오르내리기를 피하도록 교육합니다. 체중 조절의 중요성도 함께 강조합니다.
선배 물리치료사의 한마디 "전기치료는 단순히 기계를 켜고 패드를 붙이는 행위가 아니에요. 해부학적 구조와 병태생리를 이해하고, 가장 효과적인 전극 배치법을 선택하는 것이 물리치료사의 전문성이랍니다. 특히 단파심부투열은 화상의 위험이 있으므로 항상 환자의 피부 상태와 감각을 꼼꼼히 확인하는 습관을 들이세요. 국시에서 전극 배치법 문제는 임상에서 가장 기본이 되는 지식이니, 각 방법의 원리와 적용 부위를 정확히 구분해 두면 실무에서도 큰 도움이 될 거예요!"
