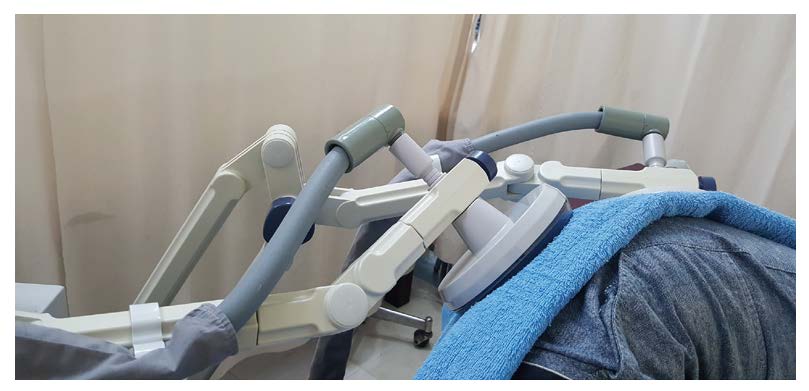

단파심부투열 치료 시 사진과 같은 전극 배치법으로 옳은 것은?

단파투열치료의 전극 배치법
•대면법
   – 치료 부위를 사이에 두고 마주 볼 수 있도록 치료 부위와 평행하게 배치하는 방법
•공면법
   – 두 개의 전극을 치료 부위에 평행하게 배치하는 방법
   – 신체의 한쪽을 가열하는 데 적합
   – 전극–전극 거리 합 ＞ 전극 간 거리: 전극 간 거리가 더 작을 때 표면조직에서 열 발생
•변형된 공면법(접선법)
   – 두 전극의 평행과는 관계없이 피부 표면에 평행하게 배치하는 방법
   – 신체의 굴곡 부위에 적용(허리엉치관절)
•교차법
   – 치료 부위를 대면법으로 한 번 치료한 후, 전극을 각각 90° 돌려 다시 치료하는 방법
•병렬법
   – 두 개의 디스크 전극 사이에 유연성 금속판 전극을 사용하여 두 부위를 동시에 치료하는 방법
   – 무릎관절을 동시에 치료 시 적용

핵심 해설 이 문제는 단파심부투열(Shortwave Diathermy) 치료 시 전극 배치법에 대한 이해를 묻고 있어요. 특히 사진(문제에서 언급된)에서 보이는 전극 배치 형태를 정확히 식별하는 것이 중요합니다. 문제의 핵심은 두 전극이 서로 평행하지 않고 피부 표면에 평행하게 배치된 특수한 형태를 구분하는 거예요. 핵심 개념 분석 (Key Concept) 단파심부투열(Shortwave Diathermy)은 고주파 전자기파를 이용하여 심부 조직에 열을 발생시키는 치료입니다. 전극 배치법은 전자기장의 방향과 에너지가 집중되는 부위를 결정하므로, 치료 목표에 따라 적절한 방법을 선택해야 해요. 사진과 같은 전극 배치법은 두 전극이 서로 평행하지 않으면서도 피부 표면에는 평행하게 위치하는 변형된 공면법(Modified Coplanar Method / Tangential Method)입니다. 정답 근거 (Answer Rationale) 정답은 5번 '변형된 공면법'입니다. 핵심! 일반적인 공면법은 두 전극을 치료 부위에 평행하게 같은 면에 배치하는 반면, 변형된 공면법(접선법)은 두 전극의 서로 간 평행 관계는 무시하고, 오로지 피부 표면에 평행하게 배치하는 방식이에요. 이는 신체의 굴곡 부위나 특정 해부학적 구조물에 전자기장을 접선 방향으로 통과시키고자 할 때 적용합니다. 대표적인 예로 허리엉치관절(Sacroiliac Joint) 부위 치료 시 전극을 피부 표면에 평행하게 배치하는 것을 들 수 있어요. 오답 분석 (Distractor Analysis) ① 공면법: 두 전극을 치료 부위와 같은 평면에 평행하게 배치하는 방법으로, 문제의 사진처럼 전극이 신체 굴곡을 따라 피부 표면에만 평행하게 배치된 것과는 다릅니다. ② 대면법: 치료 부위를 사이에 두고 두 전극을 마주 보도록 평행하게 배치하는 방법으로, 전자기장이 치료 부위를 직접 통과하게 하는 가장 일반적인 방법입니다. ③ 교차법: 대면법으로 치료한 후 전극을 각각 90도 회전시켜 다시 치료하는 방법으로, 두 번의 치료를 통해 보다 균일한 가열을 목표로 합니다. ④ 병렬법: 두 개의 디스크 전극과 유연성 금속판 전극을 함께 사용하여 두 관절(예: 양측 무릎)을 동시에 치료하는 특수한 방법입니다. 연관 개념 정리 (Related Concepts) 전극 배치 시 중요한 것은 혼동 주의! 전극 간 거리와 에너지 집중 부위의 관계입니다. 공면법에서 전극-전극 거리의 합이 전극 간 거리보다 클 때(전극이 더 가까울 때) 표층 조직에 열이 집중되고, 전극 간 거리가 멀어질수록 심부 조직 가열 효과가 커집니다. 환자의 체형과 치료 목적에 따라 적절한 방법과 전극 간 거리를 선택하는 임상적 판단이 중요해요. 개념 정리

전극 배치법	특징	주요 적용 부위
대면법 (Contraplanar)	치료 부위를 사이에 두고 마주 보게 평행 배치	사지 관절(어깨, 무릎), 허리
공면법 (Coplanar)	치료 부위의 같은 면에 평행하게 배치	신체 한쪽 편측 가열 시
변형된 공면법 (Modified Coplanar)	두 전극의 평행과 무관하게 피부 표면에 평행 배치	굴곡 부위(허리엉치관절)
교차법 (Cross-fire)	대면법 후 전극을 90도 돌려 재치료	심부 관절(고관절 등)
병렬법 (Parallel)	디스크 전극과 금속판 전극을 함께 사용	양측 무릎 동시 치료

한눈에 비교! 혼동 주의! 공면법 vs 변형된 공면법: 일반 공면법은 '두 전극이 서로 평행'하면서 동시에 '피부 표면과도 평행'한 상태입니다. 반면, 변형된 공면법은 '두 전극이 서로 평행하지 않아도' 상관없으며, '피부 표면에만 평행'하게 배치하는 것이 핵심 차이입니다. 치료기전 포인트 단파심부투열의 치료 효과는 조직의 온도 상승에 기인합니다. 전극 배치는 전자기장의 분포를 결정하여 열 발생 부위와 깊이에 직접적인 영향을 미치므로, 물리치료사는 해부학적 위치와 원하는 치료 깊이에 따라 가장 효과적인 배치법을 선택해야 합니다. 특히 변형된 공면법은 전자기장을 접선 방향으로 유도하여 특정 관절면을 따라 에너지를 전달하는 데 유리합니다. 암기 팁 변형된 공면법은 '접선법'이라고도 불러요. "접선(Tangential)"이라는 단어를 떠올리면, 전자기장이 신체 표면에 접하는 방향으로 흐르는 모습을 연상할 수 있습니다. 굴곡이 심한 부위에 옷처럼 밀착시킨다고 생각하면 기억하기 쉬워요. 국시 빈출 포인트 단파심부투열의 전극 배치법은 각 방법의 특징과 함께 구체적인 적용 부위를 묻는 문제로 자주 출제돼요. 특히 '허리엉치관절 치료 시 적합한 전극 배치법'은 변형된 공면법의 대표적인 예시로 꼭 암기해야 합니다. 기출 변형 주의! 단순히 배치법의 이름만 묻지 않고, "전극-전극 거리 합이 전극 간 거리보다 클 때 열이 집중되는 조직은?"과 같이 공면법의 물리적 특성을 묻는 문제로 변형될 수 있어요. 각 배치법의 전자기장 특성과 열 발생 기전까지 함께 이해해야 합니다.

임상 실무 가이드 임상 시나리오 (Clinical Scenario) 만성 허리통증으로 내원한 45세 여성 환자가 특별히 아침에 일어날 때나 오래 앉아 있을 때 왼쪽 허리엉치관절(Sacroiliac Joint) 부위에 깊은 통증을 호소합니다. 영상 검사에서 특별한 디스크 병변 없이 허리엉치관절 기능부전(Sacroiliac Joint Dysfunction)이 의심되는 상황입니다. 물리치료사는 심부 가열을 통한 통증 완화와 관절 주변 연부조직의 이완을 위해 단파심부투열 치료를 계획합니다. 평가 및 중재 전략 (Assessment & Intervention) 주관적 평가(Subjective): 통증 양상(깊고 뻐근한 통증), 악화 자세(오래 앉기, 아침 기상 직후), 완화 자세(누워서 휴식)를 평가합니다. 객관적 평가(Objective): 촉진 시 허리엉치관절 부위 압통을 확인하고, 통증 유발 검사(FABER test, Gaenslen's test 등)를 시행하여 관절 기능부전을 평가합니다. 중재(Intervention): 핵심! 허리엉치관절 부위의 심부 가열을 위해 변형된 공면법(접선법)으로 단파심부투열 전극을 배치합니다. 두 전극이 서로 평행할 필요 없이, 엉치뼈(Sacrum)와 엉덩뼈(Ilium)의 굴곡진 피부 표면을 따라 밀착시키는 것이 포인트입니다. 치료 강도는 환자가 온열감을 느끼는 정도로 설정하며, 주로 15~20분간 적용합니다. 환자 안전 및 주의사항 (Precautions) 단파심부투열 치료 전 반드시 금기 사항을 확인해야 합니다. 절대 금기: 금속 임플란트, 심박 조율기, 악성 종양 부위, 출혈 경향, 감각 저하 부위, 성장판, 고환, 임신한 자궁 부위. 주의사항: 환자에게 과도한 열감이 느껴지면 즉시 알리도록 교육하고, 치료 중 지속적으로 피부 상태를 관찰해야 합니다. 환자교육 프로토콜 치료 후에는 가열된 조직을 천천히 스트레칭하거나 근육 재교육 운동을 병행하면 치료 효과를 극대화할 수 있습니다. 허리엉치관절의 안정성에 기여하는 볼기근(Gluteal muscles)과 배가로근(Transversus Abdominis)의 활성화 운동을 교육하고, 오래 앉아 있을 때 엉덩이 아래에 쿠션을 받치거나 주기적으로 일어나 움직이도록 조언합니다. 선배 물리치료사의 한마디 전극 배치는 단순히 기계 사용법이 아니라, 해부학을 이해하고 전자기장의 흐름을 설계하는 물리치료사의 전문적인 기술이에요. 국가고시 문제를 풀 때도 사진 속 전극의 위치가 어떤 관절과 뼈의 굴곡 위에 놓여 있는지 상상하면서 공부하면 임상에서도 바로 적용할 수 있답니다. 화이팅!
