02. 신경근전기자극(NMES)·탈신경근 자극·고전압(HVPC)·미세전류·이온도입 '24 · '25
신경지배 유무에 따라 NMES와 탈신경근 전기자극(EMS)을 구별하고, 창상 치유용 고전압맥동전류(HVPC)·미세전류(MENS) 및 직류 기반 이온도입치료의 극성 매핑 원칙을 확립한다.
1. 신경근전기자극(NMES)·러시안전류 vs 탈신경근 자극(EMS) '24 · '25
근육 수축을 유도하는 전기자극은 운동신경이 살아 있는 신경지배근 자극(NMES)과 말초신경 손상으로 축삭이 변성된 탈신경근 전기자극(EMS, 단속평류전류)으로 엄격히 구분한다(’25 기출).
신경지배가 유지된 근육은 역치가 낮은 운동신경을 통해 자극하므로 짧은 맥동기간(200~400 μs)으로 강한 강직수축을 얻지만, 탈신경 근육은 신경을 통한 자극에 반응하지 않으므로 근섬유막을 직접 탈분극시킬 수 있는 10 ms 이상의 긴 맥동기간(단속직류·삼각파)을 사용해야 한다(’24·’25 기출).
| 비교 구분 | 신경근전기자극 (NMES) | 러시안전류 (Russian Current) | 기능적전기자극 (FES) | 탈신경근 전기자극 (EMS) |
|---|---|---|---|---|
| 신경지배 상태 | 운동신경 정상 보존 (중추마비·수술 후 폐용성 위축)(’25 기출) | 운동신경 정상 보존 (운동선수·건강인 근력 강화)(’25 기출) | 위운동신경세포 병변 (뇌졸중·척수손상 발처짐 보행 보조)(’25 기출) | 말초신경 손상·축삭절단에 의한 탈신경근(섬유자발전위 출현)(’25 기출) |
| 자극 표적 | 운동신경 축삭 (운동점) | 운동신경 축삭 | 표재 말초신경 줄기 + 운동점(’25 기출) | 근섬유 자체를 직접 자극(’25 기출) |
| 파형 및 주파수 | 대칭/비대칭 이상파, 30~50 Hz (강직수축) | 2,500 Hz 중주파 교류를 50 Hz(초당 50회) 버스트로 변조 | 비대칭 이상파, 20~40 Hz | 단속직류(갈바닉)·느린 삼각파/톱니파, 저빈도 |
| 맥동기간 | 200~400 μs (짧음) | 반송파 주기 400 μs (위상 200 μs) | 200~350 μs | 10~300 ms (근섬유 시치에 맞춘 긴 지속시간)(’25 기출) |
| 단속비 (On:Off) | 근피로 예방 위해 1:3 ~ 1:5 설정 | 10/50/10 프로토콜 (10초 수축·50초 휴식·10회 반복) | 보행 주기(발뒤꿈치 스위치)에 동기화 | 자극 사이 충분한 휴지기 부여 |
| 치료 목적 | 근력 강화, 근위축 예방, 경직 감소(’25 기출) | 최대 등척성 근력 증진 | 흔듦기 발등굽힘 유도, 어깨 아탈구 예방 | 근위축 및 섬유화 지연 (신경재생 자체는 촉진 못 함)(’25 기출) |
- 전기자극 시 근섬유 동원 순서: 자발적 운동(작은 제1형 적근 → 큰 제2형 백근, 헤네만 크기 원리)과 반대로, 전기자극은 축삭 직경이 굵고 역치가 낮은 제2형 속근(백근) 섬유부터 먼저 동원하므로 근피로가 빨리 찾아온다.
- 경사 시간(Ramp-up / Ramp-down time): 갑작스러운 전류 유입에 의한 불쾌감과 신장반사(경직)를 줄이기 위해 최대 강도에 도달할 때까지 1~5초간 서서히 강도를 올리고 내리는 설정이다.
- 운동점(Motor point): 운동신경 가지가 근육으로 진입해 피부 표면에서 가장 적은 전류 강도로도 가장 뚜렷한 수축을 일으키는 지점으로, 대개 힘살(근복)의 중앙 부위에 위치한다.
자발적 운동(작은 제1형 적근 → 큰 제2형 백근, 헤네만 크기 원리)과 반대로, 전기자극은 축삭 직경이 굵고 역치가 낮은 제2형 속근(백근) 섬유부터 먼저 동원하므로 근피로가 빨리 찾아온다.
갑작스러운 전류 유입에 의한 불쾌감과 신장반사(경직)를 줄이기 위해 최대 강도에 도달할 때까지 1~5초간 서서히 강도를 올리고 내리는 설정이다.
운동신경 가지가 근육으로 진입해 피부 표면에서 가장 적은 전류 강도로도 가장 뚜렷한 수축을 일으키는 지점으로, 대개 힘살(근복)의 중앙 부위에 위치한다.

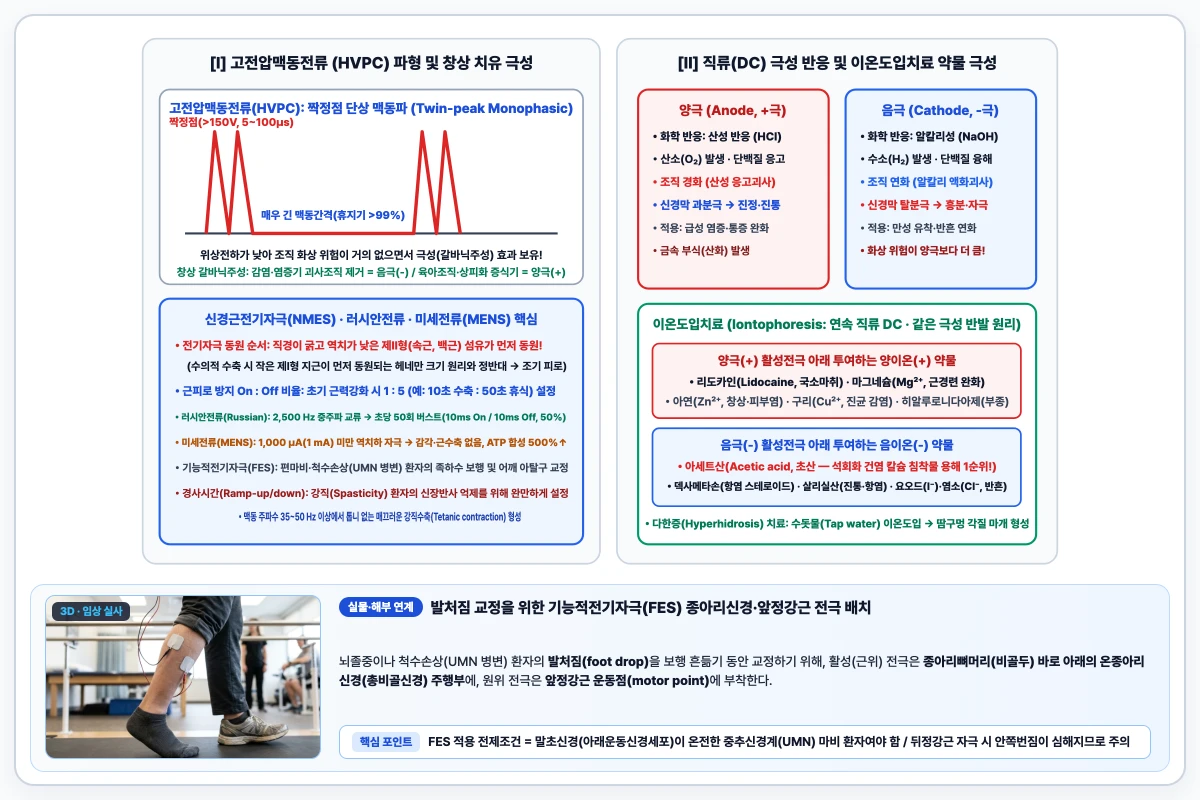

마이메르시 제작 · 국시 핵심 기전 도해
핵심 정리 · 신경지배 유지 근력강화 = NMES(30~50 Hz, 200~400 μs, On:Off 1:3~1:5)·러시안전류(2,500 Hz/50 Hz) / 탈신경근(섬유자발전위) = 긴 맥동기간(10~300 ms) EMS로 근섬유 직접 자극.
2. 기능적전기자극(FES)의 발처짐 보행 교정과 전극 배치 실기 '25
기능적전기자극(FES, Functional Electrical Stimulation)은 뇌졸중이나 척수손상 같은 위운동신경세포(중추신경) 병변 환자에게 살아 있는 말초 운동신경을 자극하여 보행이나 잡기 같은 기능적 동작을 실시간으로 보조하는 기법이다(’25 기출).
가장 대표적인 적응증인 발처짐(Foot drop) 보행 교정에서는 흔듦기 동안 발등굽힘을 유도하기 위해 온종아리신경(Common fibular nerve)과 앞정강근(Tibialis anterior)을 표적으로 삼는다(’25 기출).
| FES 적용 부위·목적 | 표적 신경 및 근육 | 근위·원위 전극 부착 위치 | 자극 타이밍 및 주의사항 |
|---|---|---|---|
| 발처짐 보행 교정 (뇌졸중·척수손상) | 온종아리신경(깊은종아리신경) + 앞정강근(’25 기출) | 근위 전극: 종아리뼈 머리·목 바로 아래(온종아리신경 표재 주행부) 원위 전극: 앞정강근 운동점(정강뼈 능선 가쪽)(’25 기출) | 발뒤꿈치 스위치로 발뒤꿈치떼기~흔듦기 동안 자극 On, 발뒤꿈치닿기 직후 Off(’25 기출) |
| 편마비 어깨관절 아탈구 예방·교정 | 겨드랑신경·어깨위신경 + 뒤어깨세모근·가시위근 | 어깨뼈 가시 위 오목(가시위근)과 뒤어깨세모근 힘살에 부착 | 위팔뼈머리를 관절오목 안으로 당겨 올려 아래쪽 아탈구 방지 (중간어깨세모근 단독 자극보다 뒤어깨세모근+가시위근 조합이 효과적) |
| 척수손상 손 기능 (파지 보조) | 노신경·정중신경 + 손목폄근·손가락굽힘근 | 아래팔 등쪽(손목폄근) 및 손바닥쪽(손가락굽힘근) 운동점 | C5~C6 사지마비 환자의 열쇠잡기·물건 쥐기 동작 보조 |
- 발처짐 FES 전극 위치 미세조정: 원위 전극이 너무 가쪽으로 치우치면 얕은종아리신경 지배를 받는 긴종아리근·짧은종아리근이 과도하게 수축해 발의 가쪽번짐(Eversion)이 커지고, 너무 안쪽으로 가면 안쪽번짐이 과해진다(’25 기출).
- 발처짐 FES 오답 함정: 뒤정강근(Tibialis posterior)은 정강신경 지배를 받는 발바닥굽힘·안쪽번짐 근육이므로 자극하면 발처짐과 첨내반 변형이 악화된다(’25 기출).
- 경직(Spasticity) 감소를 위한 전기자극: 경직된 주동근(예: 장딴지근)을 고빈도로 자극해 피로를 유도하거나, 대항근(예: 앞정강근)을 자극해 척수 상호억제(Reciprocal inhibition) 기전으로 경직근을 이완시킨다.

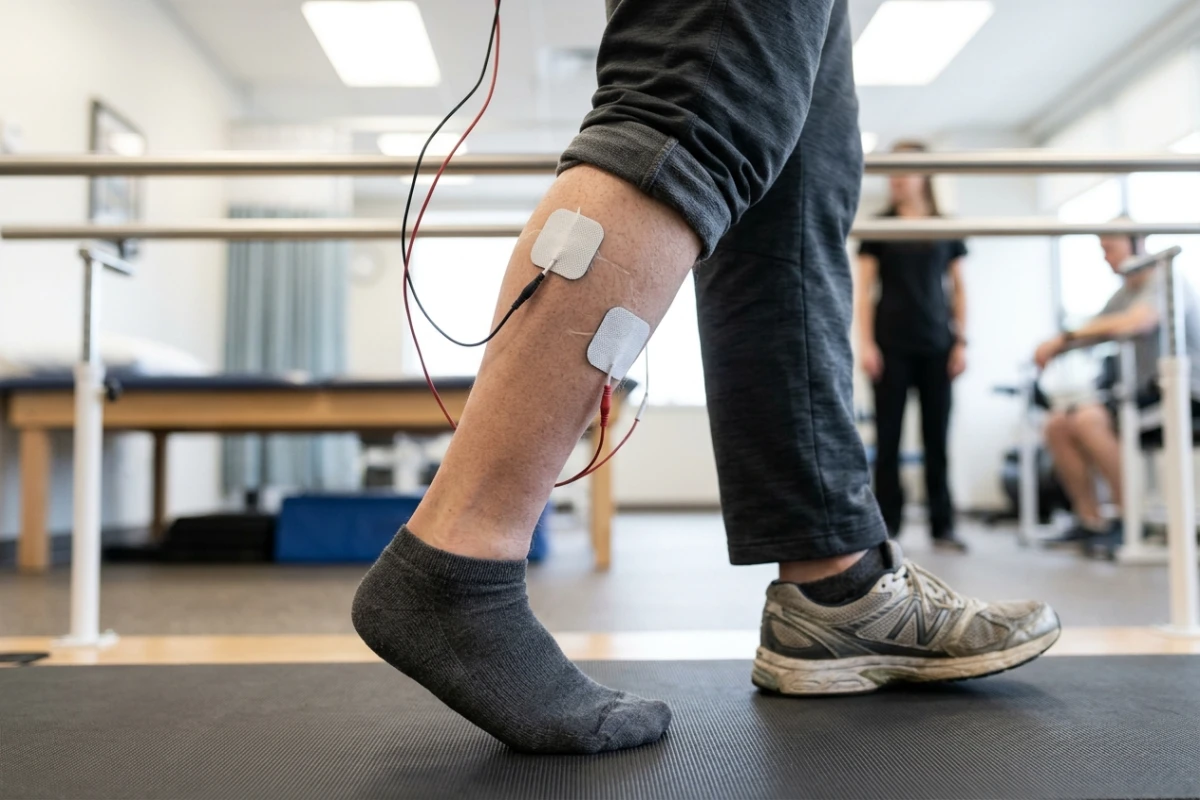

발처짐 교정을 위한 기능적전기자극(FES) 종아리신경·앞정강근 전극 배치
뇌졸중이나 척수손상(UMN 병변) 환자의 발처짐(foot drop)을 보행 흔듦기 동안 교정하기 위해, 활성(근위) 전극은 종아리뼈머리(비골두) 바로 아래의 온종아리신경(총비골신경) 주행부에, 원위 전극은 앞정강근 운동점(motor point)에 부착한다.
발뒤꿈치 스위치(heel switch)와 연동하여 보행의 흔듦기(유각기)가 시작될 때 자극이 켜져 발등굽힘을 유도하고, 발뒤꿈치가 닿으면 자극이 꺼지도록 설정한다.('24·'25 기출)
마이메르시 제작 · 3D 아틀라스 및 임상 실사 가이드
핵심 정리 · 발처짐 FES 표준 배치 = 근위 전극(종아리뼈 목 아래 온종아리신경) + 원위 전극(앞정강근 운동점) / 흔듦기 동안 발등굽힘 유도(뒤정강근 자극 금지).
3. 조직·창상 치유 전류: 고전압맥동전류(HVPC)와 미세전류(MENS) '24 · '25
창상 치유와 부종 조절에는 단상성 극성 효과를 갖는 고전압맥동전류(HVPC)와 생체 손상전류를 모방한 미세전류신경근자극(MENS)이 대표적으로 사용된다(’24 기출). 특히 미세전류는 1,000 μA 미만의 감각역치 이하(아전기역치) 자극으로 근수축을 전혀 일으키지 않고 조직 치유를 촉진한다(’24 기출).
인체 피부가 손상되면 상처 내부가 주변 정상 피부에 비해 양(+)전하를 띠는 내인성 손상전류(Current of injury)가 형성되어 백혈구와 섬유모세포를 유인한다. 전기적 창상 치료는 이 생체 전기장을 외부에서 복원하고 세포의 이동(전기주성, Galvanotaxis)을 유도하는 원리이다.
| 구분 항목 | 고전압맥동전류 (HVPC) | 미세전류자극 (MENS) |
|---|---|---|
| 파형 및 전압/전류 | 쌍봉형 단상 맥동전류(Twin-peak monophasic), 150~500 V | 단상 또는 이상 맥동전류, 1~1,000 μA 미만 (초저전류)(’24 기출) |
| 맥동기간 및 위상전하 | 5~200 μs로 매우 짧아 피부 화상 위험이 낮음 | 긴 맥동기간(수십~수백 ms), 극히 낮은 전류량 |
| 자극 수준 (감각/운동) | 감각 역치 또는 운동 역치 수준 조절 가능 | 아전기역치(Subsensory) — 감각이나 근수축이 전혀 없음(’24 기출) |
| 핵심 생리 기전 | 극성에 따른 세포 유인(전기주성), 미세순환 개선, 살균·부종 감소 | 손상전류 재현, 미토콘드리아 ATP 합성 300~500% 증가, 단백질 합성·세포막 아미노산 수송 촉진(’24 기출) |
| 주요 임상 적응증 | 욕창·당뇨병성 궤양 단계별 창상 치유, 급성 외상성 부종 감소 | 급·만성 연부조직 치유 촉진, 지연유합 골절, 건병증 통증 완화(’24 기출) |
- 창상 치유 단계별 HVPC 활성전극 극성 선택: 초기 염증기·감염 창상·괴사조직 제거 시에는 백혈구(호중구)·대식세포를 유인하고 살균 효과를 내는 음극(-)을 먼저 적용한다.
- 증식기·상피화기 극성 선택: 감염이 조절된 후 육아조직 증식과 표피세포 이동(상피화)을 촉진할 때는 양극(+)을 활성전극으로 적용하며, 치유가 정체되면 극성을 교대한다.
- 급성 부종 감소 목적 HVPC: 손상 직후 알부민 등 음(-)전하를 띤 혈장 단백질이 간질강으로 빠져나가는 것을 막기 위해 음극(-)을 손상 부위에 두고 감각 역치 이하(120 Hz)로 적용한다.
핵심 정리 · 미세전류(MENS) = 1,000 μA 미만 역치하 자극·근수축 없음·ATP 및 단백질 합성 촉진 / HVPC = 쌍봉 단상파·염증기 살균 및 급성 부종 감소는 음극(-), 상피화 촉진은 양극(+).
4. 이온도입치료(Iontophoresis)의 원리와 전극 아래 화학적 변화 '24 · '25
이온도입치료는 파형이 끊기지 않고 한 방향으로만 흐르는 연속직류(평류전류, Galvanic current)를 이용해, 같은 극성끼리 밀어내는 동극반발(Like repels like)의 원리로 이온화된 약물을 피부를 통해 침투시키는 비침습적 약물 전달 기법이다(’24·’25 기출).
직류가 흐르면 양극(+) 아래에서는 산성 반응이, 음극(-) 아래에서는 강한 알칼리 반응이 일어나는 전기화학적 작용(전기분해)이 동반된다(’24 기출). 약물 침투 총량은 전류 강도 × 치료 시간 × 약물이온 농도에 비례한다(’25 기출).
| 전극 구분 | 유인되는 이온 | 화학 반응 및 산도(pH) | 조직 단백질 반응 | 혈관·신경 반응 및 화상 위험 |
|---|---|---|---|---|
| 양극 (Anode, +) | 음이온 (Cl⁻, OH⁻) | 산성 반응 (염산 HCl 생성, pH 저하), 산소(O₂) 기체 발생(’24 기출) | 단백질 응고·경화 반응 (Coagulation)(’24 기출) | 혈관 수축(초기), 신경막 과분극으로 통증 진정 효과, 건조한 가피성 산성 화상 |
| 음극 (Cathode, -) | 양이온 (Na⁺, H⁺) | 알칼리성 반응 (수산화나트륨 NaOH 생성, pH 상승), 수소(H₂) 기체 발생(’24 기출) | 단백질 융해·연화·액화 반응 (Liquefaction, 반흔 연화)(’24 기출) | 혈관 확장, 신경막 탈분극으로 조직 자극 효과, 심각한 화학적 알칼리 화상 위험(가장 높음)(’24 기출) |
- 화학적 화상 예방 수칙: 음극(-) 아래에서 생성되는 수산화나트륨(NaOH)은 조직을 녹여 깊은 화상을 입히므로, 음극 패드의 크기를 양극보다 2배 이상 크게 하여 전류밀도를 낮추거나 전류 강도를 낮춘다(’24 기출).
- 안전 전류밀도 기준: 활성전극 면적 1 cm²당 0.1~0.5 mA/cm² 이하로 유지하며, 총 전류량은 대개 1~4 mA, 치료 시간은 10~20분을 넘기지 않는다(’24·’25 기출).
- 이온도입 vs 초음파영동(Phonophoresis): 이온도입은 직류의 동극반발을 이용해 이온화된 수용성 약물만 투여하지만, 초음파영동은 음파의 기계적·열적 압력으로 비이온성·지용성 약물 분자 전체를 극성과 무관하게 침투시킨다.
핵심 정리 · 이온도입 전류 = 연속직류(DC) / 양극(+) = 산성(HCl)·단백질 응고·진정 / 음극(-) = 알칼리성(NaOH)·단백질 액화(반흔 연화)·화학화상 위험 최대(음극 크기를 크게).
5. 이온도입치료 약물별 극성 매핑과 임상 적응증 비교 '24 · '25
이온도입치료 시험의 핵심은 약물의 전하(활성전극 극성)와 임상 적응증을 정확히 짝짓는 것이다(’24·’25 기출). 양(+)이온 약물은 양극(+)에, 음(-)이온 약물은 음극(-)에 두어야 조직 안으로 밀려 들어간다(’24·’25 기출).
특히 국소마취제인 리도카인(양극)과 석회화 힘줄염을 녹이는 아세트산(음극)은 국가시험에서 가장 빈번하게 대조 출제되는 대표 약물이다(’24·’25 기출).
| 활성전극 극성 | 투여 약물 (이온 형태) | 주요 약리 작용 | 대표 임상 적응증 |
|---|---|---|---|
| 양극 (+) (양이온 약물) | 리도카인 (Lidocaine⁺) / 노보카인(’24·’25 기출) | 국소마취 및 신경막 안정화(’24 기출) | 급성 염증성 통증, 신경통, 삼차신경통 완화(’24 기출) |
| 양극 (+) | 하이드로코르티손 / 아연(Zn²⁺)(’24 기출) | 강력한 항염증 작용 / 상피 재생·수렴 | 류마티스 관절염, 윤활낭염 / 개방성 창상·궤양 치유 |
| 양극 (+) | 마그네슘 (Mg²⁺) / 칼슘 (Ca²⁺)(’24·’25 기출) | 근육 이완·혈관 확장 / 근신경 흥분성 안정 | 근경련(Muscle spasm), 근막통증 / 근경직 완화 |
| 양극 (+) | 구리 (Cu²⁺) / 히알루로니다아제(’24·’25 기출) | 항진균(곰팡이 살균) / 결합조직 투과성 증진 | 무좀(족부 백선), 진균 감염 / 국소 부종·림프부종 흡수 촉진 |
| 음극 (-) (음이온 약물) | 아세트산 (Acetic acid, Acetate⁻)(’24·’25 기출) | 불용성 탄산칼슘을 수용성 아세트산칼슘으로 전환 | 석회화 힘줄염(Calcific tendinitis), 골화성 근염의 석회 침착 용해 |
| 음극 (-) | 살리실산 (Salicylate⁻)(’24·’25 기출) | 진통·소염 및 각질 용해 작용 | 근육통, 관절염, 발바닥근막염, 사마귀 |
| 음극 (-) | 요오드 (Iodide, I⁻) / 염소 (Cl⁻)(’24 기출) | 섬유성 결합조직 연화 및 항균 작용 | 반흔조직(흉터) 유착 연화, 관절 구축 완화 |
| 음극 (-) | 덱사메타손 인산염 (Dexamethasone phosphate⁻)(’24·’25 기출) | 스테로이드성 항염증 작용 | 힘줄염, 가쪽위관절융기염(테니스엘보), 윤활낭염 |
- 아세트산 이온도입 기전: 어깨 가시위근 힘줄 등에 침착된 칼슘(석회) 덩어리에 음극(-)으로 아세트산 이온을 침투시키면 불용성 탄산칼슘이 수용성 아세트산칼슘으로 바뀌어 흡수·제거된다.
- 다한증(Hyperhidrosis) 치료: 손바닥·발바닥 다한증에는 약물 없이 수돗물(Tap water)을 이용한 직류 이온도입을 적용해 땀샘 구멍을 일시적으로 폐쇄한다.
- 이온도입 금기 사항: 해당 약물에 알레르기 병력이 있는 환자, 피부 감각 소실 부위, 최근 흉터나 피부 찰과상(전류가 상처 부위로 집중되어 화상 발생), 심장박동기 착용자에게는 적용하지 않는다.
핵심 정리 · 양극(+) 약물 = 리도카인(국소마취)·마그네슘(근이완)·아연(창상)·구리(항진균)·히알루로니다아제(부종) / 음극(-) 약물 = 아세트산(석회화 힘줄염 용해)·살리실산(소염진통)·요오드(반흔 연화)·덱사메타손 인산염(항염).
6. 전기자극치료 목적별(근력강화·기능보조·창상치유·약물침투) 총괄 비교 '24 · '25
임상에서 전기자극기를 선택할 때는 환자의 신경지배 보존 여부와 일차 치료 목표(근력 증진 vs 보행 동작 보조 vs 조직 치유 vs 약물 이온 전달)를 기준으로 매개변수를 결정한다(’24·’25 기출).
| 치료 목표 | 제1선택 전기치료기 | 핵심 파형 · 주파수 · 강도 | 결코 놓치면 안 되는 기출 포인트 |
|---|---|---|---|
| 신경지배근 근력 강화 (수술 후 위축 · 스포츠 재활) | NMES · 러시안전류(’25 기출) | 이상파 30~50 Hz(NMES) / 2,500 Hz 반송파 + 50 Hz 버스트(러시안), 강한 강직수축 | 근피로 예방 위해 On:Off 단속비 1:3~1:5 (러시안은 10초 수축/50초 휴식)(’25 기출) |
| 탈신경근 위축 지연 (말초신경 축삭절단) | 탈신경근 전기자극 (EMS)(’25 기출) | 단속평류(직류)·삼각파, 긴 맥동기간(10~300 ms)(’25 기출) | 침근전도에서 섬유자발전위 확인 시 적용, 신경 아닌 근섬유 직접 자극(’25 기출) |
| 중추마비 발처짐 교정 (뇌졸중 · 척수손상) | 기능적전기자극 (FES)(’25 기출) | 비대칭 이상파 20~40 Hz, 보행 스위치 동기화 | 근위 전극 = 종아리뼈 목 아래(온종아리신경), 원위 전극 = 앞정강근 운동점(’25 기출) |
| 창상 치유 · ATP 합성 (욕창 · 지연유합) | 미세전류(MENS) · HVPC(’24 기출) | MENS = 1,000 μA 미만 아전기역치 / HVPC = 150~500 V 쌍봉 단상파(’24 기출) | MENS는 근수축 전혀 없음, HVPC는 감염기 음극(-) · 상피화기 양극(+)(’24 기출) |
| 경피 약물 이온 침투 (국소마취 · 석회 용해) | 이온도입치료(’24·’25 기출) | 연속직류(DC), 전류밀도 0.5 mA/cm² 이하, 1~4 mA(’24·’25 기출) | 동극반발 원리, 침투량 ∝ 강도×시간×농도, 리도카인(+) vs 아세트산(-)(’24·’25 기출) |
- 어깨관절 아탈구(Subluxation) FES 적용 근육: 편마비 환자의 위팔뼈머리가 아래로 빠지는 것을 막기 위해 위팔뼈머리를 위·안쪽으로 당겨 올리는 가시위근(Supraspinatus)과 뒤어깨세모근(Posterior deltoid)에 전극을 부착한다.
- 척추옆굽음증(측만증) 가쪽 전기자극(LESS): 만곡의 볼록면(Convex side) 등근육에 밤시간 동안 표면 전기자극을 가해 근육 수축으로 척추 만곡을 오목면 쪽으로 끌어당기는 보조적 기법이다.
- 이온도입 시 완충제와 전극 관리: 직류 통전 중 pH 변화에 의한 화학적 화상을 막기 위해 전류 강도를 서서히 올리고 내리며, 금속 전극판이 피부에 직접 닿지 않도록 충분히 적신 스펀지 패드를 사용한다.
핵심 정리 · 근력 강화 = NMES·러시안전류 / 탈신경근(섬유자발전위) = 긴 맥동기간 EMS / 발처짐 FES = 종아리뼈 목(온종아리신경)+앞정강근 / 창상 치유(무수축 역치하) = 미세전류(MENS) / 약물 동극반발 침투 = 연속직류 이온도입.
