01. 의용전기 기초·통증이론과 경피신경전기자극(TENS)·간섭파(ICT) '24 · '25
의용전류의 물리적 법칙과 파형 특성을 바탕으로 피부 저항을 제어하고, 관문조절설과 엔도르핀설에 근거해 TENS 및 간섭전류(ICT)의 매개변수를 선택한다.
1. 의용전기 기초 법칙과 피부 저항(임피던스) 제어 '24 · '25
전류(I)는 전압(V)에 비례하고 저항(R)에 반비례한다는 옴의 법칙(I = V / R)은 전기치료 강도 조절의 출발점이다. 도체에 전류가 흐를 때 발생하는 열에너지(Q = 0.24 × I²Rt)는 줄의 법칙을 따르며, 자기장 변화로 기전력이 유도되는 현상은 패러데이 법칙으로 설명한다.
인체 조직의 전기 저항은 전류 경로의 길이(L)에 비례하고 전극 단면적(A)에 반비례한다(R = ρL / A)(’24 기출). 따라서 전극 사이 거리를 좁히거나 큰 전극을 사용하면 피부 저항이 감소하며, 반대로 작은 전극을 쓰면 저항과 전류밀도(Current density)가 함께 높아진다(’24 기출).
| 구분 요인 | 피부 저항(임피던스) 감소 조건 | 피부 저항(임피던스) 증가 조건 | 임상 적용 및 주의점 |
|---|---|---|---|
| 전극 크기(단면적 A) | 큰 전극 사용 (단면적 증가)(’24 기출) | 작은 전극 사용 (단면적 감소) | 작은 전극은 전류밀도 상승으로 화상 위험 증가 |
| 전극 간 거리(경로 L) | 전극 간격 축소 (경로 단축)(’24 기출) | 전극 간격 확대 (경로 연장) | 간격이 너무 좁으면 전류가 표층에만 집중됨 |
| 피부 습윤도·각질 | 충분한 습윤 유지, 알코올로 유분·각질 제거(’24 기출) | 건조한 피부, 로션·유분 잔류, 두꺼운 각질층 | 젖은 스펀지나 전도성 겔로 접촉 저항 최소화 |
| 피부 온도 | 온열 선행 적용으로 피부 가온 (발한·혈류 증가)(’24 기출) | 한랭 적용으로 피부 냉각 및 혈관 수축 | 전기치료 전 온습포 적용 시 전류 전도성 향상 |
| 전류 주파수 | 고주파·중주파 (용량성 저항 감소)(’25 기출) | 저주파·직류 (용량성 저항 높음) | 중주파(4,000 Hz)가 통증 없이 심부로 침투하는 근거 |
- 전류밀도(Current density)와 전극 크기: 단위 면적당 흐르는 전류량(mA/cm²)으로 전극 면적에 반비례하므로, 작은 전극(활성전극) 아래에서 자극 강도와 화상 위험이 가장 높다(’24 기출).
- 조직별 전기 전도성 서열: 수분과 전해질 함량이 높은 혈액·체액 > 신경 > 근육 순으로 전도성이 우수하고, 지방·뼈·건조한 각질층은 전기 저항이 매우 크다.
- 전극 배치 기법: 한 개의 작은 활성전극과 큰 분산전극을 쓰는 단극법(Monopolar), 같은 크기의 두 전극을 병변 양쪽에 두는 양극법(Bipolar), 네 개의 전극으로 두 회로를 교차시키는 사극법(Quadripolar)으로 구분한다.
단위 면적당 흐르는 전류량(mA/cm²)으로 전극 면적에 반비례하므로, 작은 전극(활성전극) 아래에서 자극 강도와 화상 위험이 가장 높다.
수분과 전해질 함량이 높은 혈액·체액 > 신경 > 근육 순으로 전도성이 우수하고, 지방·뼈·건조한 각질층은 전기 저항이 매우 크다.
한 개의 작은 활성전극과 큰 분산전극을 쓰는 단극법(Monopolar), 같은 크기의 두 전극을 병변 양쪽에 두는 양극법(Bipolar), 네 개의 전극으로 두 회로를 교차시키는 사극법(Quadripolar)으로 구분한다.

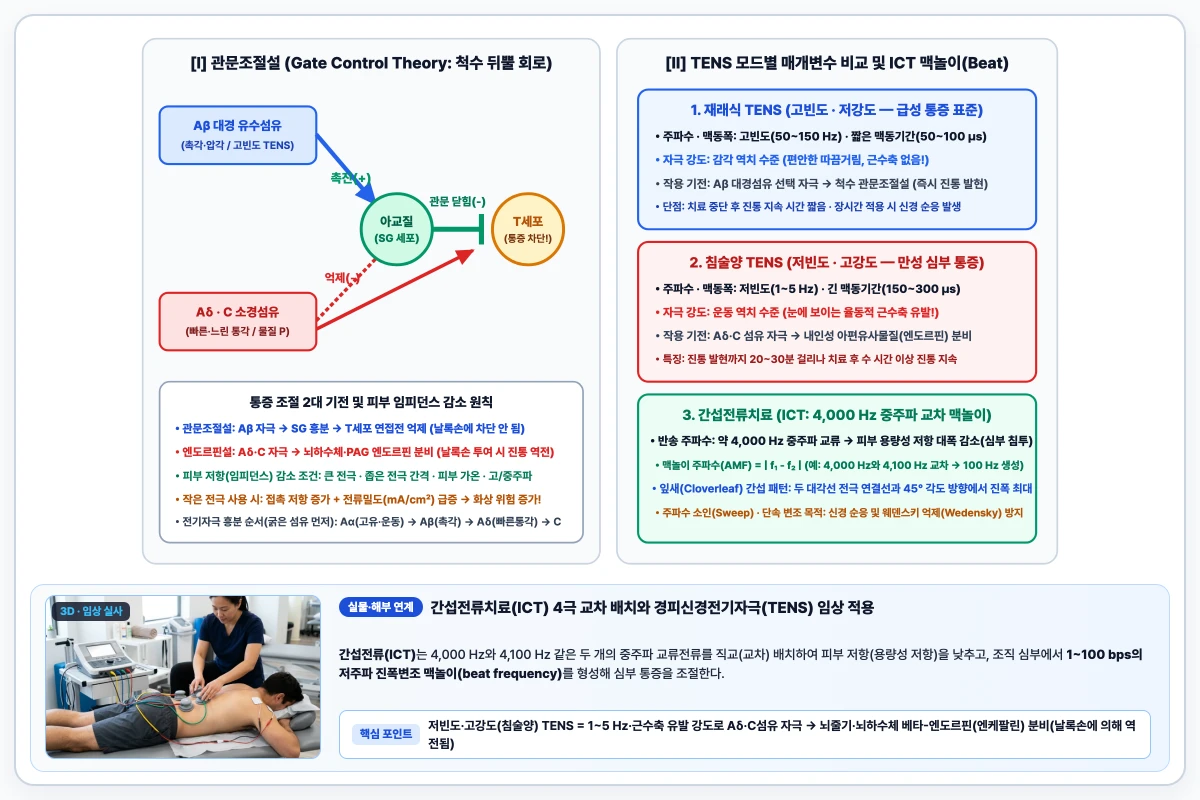

마이메르시 제작 · 국시 핵심 기전 도해
핵심 정리 · 피부 저항 감소 5원칙 = 큰 전극·좁은 전극 간격·습윤 유지·온열 선행·높은 주파수 / 작은 전극 = 저항 증가 + 전류밀도 증가.
2. 의용전류의 3대 파형 분류와 맥동 매개변수 '24 · '25
의용전류는 전류의 방향과 흐름의 연속성을 기준으로 직류(DC), 교류(AC), 맥동전류(PC)의 세 가지 범주로 분류한다(’24·’25 기출). 특히 전류가 흐르는 구간과 흐르지 않는 구간이 주기적으로 단속(반복)되는 파형은 맥동전류(Pulsed current)로 정의한다(’25 기출).
| 전류 분류 | 파형 정의 및 방향성 | 대표 물리적·생리적 효과 | 해당 치료기 및 검사 |
|---|---|---|---|
| 직류 (DC) (연속평류전류) | 방향(극성)과 크기가 일정하게 유지되며 끊김 없이 한 방향으로 연속 흐름(’24·’25 기출) | 강력한 전기화학적 작용(전기분해·이온 이동), 양극 산성 응고 vs 음극 알칼리 연화(’24 기출) | 이온도입치료, 변성반응검사(RD), 창상 치유(’24·’25 기출) |
| 교류 (AC) (연속양방향전류) | 전류 방향이 양(+)과 음(-)으로 주기적으로 바뀌며 끊김 없이 연속 흐름(’25 기출) | 순수 극성(화학적) 효과 없음, 중주파 대역에서 피부 용량성 저항 감소(’25 기출) | 간섭전류(ICT, 4,000 Hz), 러시안전류(2,500 Hz)(’25 기출) |
| 맥동전류 (PC) (단속전류) | 전류가 흐르는 구간(맥동기간)과 흐르지 않는 구간(맥동간격)이 주기적으로 단속·반복됨(’25 기출) | 신경·근육 세포막의 탈분극(흥분) 유도, 단상성(극성 있음)과 이상성(극성 상쇄)으로 구분 | TENS, NMES·FES, 고전압맥동전류(HVPC), 미세전류(MENS)(’24·’25 기출) |
- 단상 맥동전류 vs 이상 맥동전류: 기초선 한쪽에만 위상이 있는 단상파(Monophasic)는 고전압맥동전류(HVPC)처럼 극성 효과를 지니며, 양(+)·음(-) 두 위상을 지닌 이상파(Biphasic)는 TENS·NMES처럼 순 전하량이 0에 가까워 피부 화학화상 위험이 없다(’25 기출).
- 맥동기간(Pulse duration)과 맥동간격(Interpulse interval): 한 맥동이 시작되어 끝날 때까지의 시간이 맥동기간(μs~ms)이고, 다음 맥동이 시작되기 전까지 전류가 흐르지 않는 휴지기가 맥동간격이다.
- 듀티 사이클(Duty cycle, 작동비율): 전체 주기(맥동기간+맥동간격 또는 On+Off 시간) 중에서 실제로 전류가 흐르는 시간의 백분율(%)이다.
- 위상전하(Phase charge): 각 위상 동안 조직에 전달되는 전기량(전류 강도 × 위상기간, 단위 μC)으로, 신경 흥분 여부를 결정하는 직접적인 자극 크기 지표다.

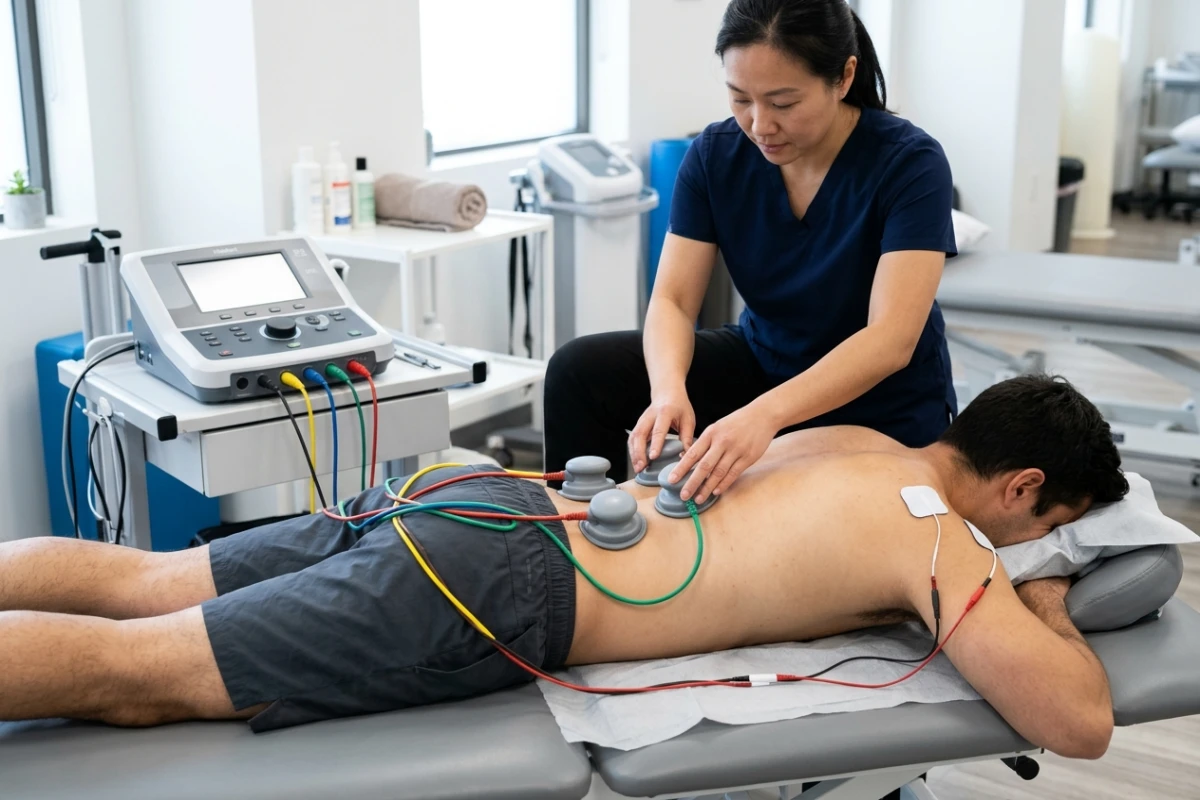

간섭전류치료(ICT) 4극 교차 배치와 경피신경전기자극(TENS) 임상 적용
간섭전류(ICT)는 4,000 Hz와 4,100 Hz 같은 두 개의 중주파 교류전류를 직교(교차) 배치하여 피부 저항(용량성 저항)을 낮추고, 조직 심부에서 1~100 bps의 저주파 진폭변조 맥놀이(beat frequency)를 형성해 심부 통증을 조절한다.
고빈도·저강도(전통적) TENS는 50~100 Hz·짧은 맥동으로 굵은 Aβ 감각섬유를 자극하여 척수 뒤뿔 제2교양질(SG)에서 관문조절설(Gate control theory)로 통증을 즉시 억제한다.('24·'25 기출)
마이메르시 제작 · 3D 아틀라스 및 임상 실사 가이드
핵심 정리 · 직류(DC) = 한 방향 연속 흐름·화학적 효과(이온도입) / 교류(AC) = 양방향 연속 흐름(ICT·러시안) / 맥동전류(PC) = 맥동기간과 맥동간격이 주기적으로 단속·반복(TENS·NMES·HVPC).
3. 통증 전달 기전: 관문조절설 vs 내인성 아편유사물질(엔도르핀)설 '24 · '25
통증 조절 전기자극은 자극하는 구심성 신경섬유의 굵기와 주파수에 따라 척수 수준의 관문조절설(Gate control theory)과 뇌줄기·뇌하수체 수준의 엔도르핀설(Endorphin theory)로 나뉜다(’24·’25 기출).
관문조절설은 굵고 전도속도가 빠른 A-beta(Aβ) 대경 감각섬유를 선택적으로 흥분시켜 척수 뒤뿔의 아교질(SG, Substantia gelatinosa) 세포를 활성화하고, 이 억제성 사이신경세포가 2차 통증전달세포인 T세포(Transmission cell)를 연접전 억제하여 A-delta(Aδ)·C 소경섬유의 통증 신호를 차단하는 기전이다(’24 기출).
| 비교 항목 | 관문조절설 (Gate Control Theory) | 내인성 아편유사물질설 (Endorphin Theory) | 하행성 통증억제계 (강렬한 자극) |
|---|---|---|---|
| 표적 구심섬유 | A-beta(Aβ) 대경섬유 (촉각·압각)(’24 기출) | A-delta(Aδ) · C 소경섬유 (통각·운동)(’24·’25 기출) | A-delta(Aδ) 및 C 섬유 강자극 |
| 작용 중추 부위 | 척수 뒤뿔 아교질(SG) 흥분 → T세포 억제(’24 기출) | 뇌하수체·중뇌수도주위회색질(PAG)에서 엔도르핀·엔케팔린 분비(’25 기출) | 뇌줄기 솔기핵(세로토닌)·청반핵(노르에피네프린) |
| 자극 주파수·맥동폭 | 고빈도(50~150 Hz), 짧은 맥동폭(50~100 μs)(’24·’25 기출) | 저빈도(1~5 Hz), 긴 맥동폭(150~300 μs)(’24·’25 기출) | 고빈도(100~150 Hz), 긴 맥동폭(150~250 μs) |
| 자극 강도·수축 유무 | 저강도 감각수준 (따끔거림, 근수축 없음)(’24 기출) | 고강도 운동수준 (율동적 근수축 유발)(’25 기출) | 참을 수 있는 최대 유해수준 강도 |
| 진통 발현·지속 시간 | 즉시 발현, 자극 중단 후 지속 시간 짧음 | 발현까지 20~30분 소요, 수 시간 이상 길게 지속 | 빠른 발현, 단시간 강렬한 진통 |
| 날록손(Naloxone) 길항 | 아편 길항제(날록손)에 의해 차단되지 않음 | 아편 길항제(날록손) 투여 시 진통 효과 역전(차단) | 부분적 차단 또는 세로토닌계 관여 |
- 신경섬유 직경별 전기자극 역치 순서: 직경이 굵고 말이집이 두꺼운 섬유일수록 전기 저항이 낮아 먼저 흥분하므로 Aα(고유수용성·운동) → Aβ(촉각·압각) → Aδ(빠른 통각·냉각) → C(느린 통각·온각, 무수신경) 순서로 탈분극된다.
- 통증 신경전달물질 대조: Aδ·C 유해수용성 섬유는 척수 뒤뿔에서 흥분성 신경전달물질인 물질 P(Substance P)와 글루탐산을 분비해 통증을 전달하며, 억제성 사이신경세포는 엔케팔린·다이노르핀·GABA를 분비해 이를 차단한다.
- 적응(Accommodation) 현상: 천천히 상승하는 자극에 신경막의 나트륨 통로가 불활성화되어 역치가 올라가는 현상이므로, 정상 신경 자극 시에는 상승 시간이 빠른 직사각형파를 사용한다.
핵심 정리 · 관문조절설 = Aβ 대경섬유 자극 → 아교질(SG) 활성 → T세포 억제(고빈도·저강도) / 엔도르핀설 = Aδ·C 자극 → 내인성 아편물질 분비(저빈도·고강도·근수축·날록손에 의해 차단).
4. 경피신경전기자극(TENS) 4대 유형별 매개변수와 임상 적응증 '24 · '25
경피신경전기자극(TENS)은 통증 양상(급성 vs 만성)과 환자의 감각 내성에 맞춰 주파수, 맥동기간, 전류 강도를 조합하는 비침습적 진통 기법이다(’24·’25 기출).
가장 흔히 쓰이는 재래식(고빈도-저강도) TENS는 근수축 없이 편안한 감각 자극만 유발해 급성 통증을 즉시 제어하며(’24 기출), 침술양(저빈도-고강도) TENS는 눈에 보이는 율동적 근수축을 일으켜 만성 심부 통증을 장기적으로 완화한다(’25 기출).
| TENS 유형 | 주파수 (pps/Hz) | 맥동기간 (μs) | 자극 강도 및 근육 반응 | 주요 진통 기전 및 적응증 |
|---|---|---|---|---|
| 재래식 TENS (고빈도-저강도) | 50~150 Hz(’24·’25 기출) | 50~100 μs (짧음)(’24 기출) | 감각 역치 수준 (편안한 따끔거림, 근수축 없음)(’24 기출) | 관문조절설(Aβ 자극), 급성 통증·수술 후 통증 즉시 완화(’24 기출) |
| 침술양 TENS (저빈도-고강도) | 1~5 Hz(’24·’25 기출) | 150~300 μs (김)(’25 기출) | 운동 역치 수준 (눈에 보이는 율동적 근수축 유발)(’25 기출) | 엔도르핀설(Aδ·C 자극), 만성 심부 통증·지연성 진통(’25 기출) |
| 강렬한 TENS (고빈도-고강도) | 100~150 Hz | 150~250 μs | 유해자극 역치 수준 (환자가 견딜 수 있는 최대 강도, 강직수축) | 하행성 통증억제계·역자극, 도수치료·관절가동술·창상 소독 직전 단시간(15분) 적용 |
| 돌발(버스트) TENS (Burst TENS) | 반송 70~100 Hz (초당 1~5회 돌발) | 50~200 μs | 감각~운동 역치 수준 (편안한 율동적 근수축) | 관문조절설 + 엔도르핀설 결합, 침술양 TENS보다 불쾌감이 적어 만성 통증에 유리 |
| 변조(Modulation) TENS | 주파수·진폭 자동 변동 | 맥동폭 자동 변동 | 감각 역치 수준 | 장시간 치료 시 신경의 순응(Habituation) 방지 |
- 전극 배치 원칙: 통증 부위 직접 배치, 해당 피절(Dermatome)·근절(Myotome)·경혈점, 척수 신경뿌리 수준, 말초신경 주행 경로를 따라 부착한다.
- 엄격한 금기 부위: 심장박동기(Pacemaker) 착용자의 가슴 부위, 목동맥팽대(Carotid sinus — 미주신경 반사로 급격한 혈압 저하·심정지 위험), 임신부의 복부·허리, 눈·점막·감각소실 피부에는 적용하지 않는다.
- 저강도 TENS와 미세전류의 구별: 재래식 TENS는 밀리암페어(mA) 단위로 감각 신경을 흥분시키지만, 미세전류(MENS)는 마이크로암페어(μA) 단위의 역치하 자극으로 감각조차 느껴지지 않는다(’24 기출).
핵심 정리 · 재래식 TENS = 고빈도(50~150 Hz)·저강도·짧은 맥동·근수축 없음(관문조절설) / 침술양 TENS = 저빈도(1~5 Hz)·고강도·긴 맥동·율동적 근수축(엔도르핀설).
5. 간섭전류치료(ICT)의 맥놀이 원리와 웨덴스키 억제 방지 '24 · '25
간섭전류치료(ICT, Interferential Current Therapy)는 피부의 용량성 저항을 쉽게 통과하는 4,000 Hz 내외의 중주파 교류 두 회로를 교차시켜, 조직 심부에서 두 주파수의 차이만큼 발생하는 진폭변조 맥놀이 주파수(AMF, 1~250 Hz)로 저주파 치료 효과를 얻는 기법이다(’24·’25 기출).
예를 들어 제1회로에 4,000 Hz 고정 주파수를 흘리고 제2회로에 4,100 Hz를 흘리면, 두 전류가 교차하는 심부 중심부에서는 두 주파수의 차이인 100 Hz의 맥놀이(Beat) 주파수가 형성되어 피부 통증 없이 심부 조직을 자극한다(’25 기출).
| 간섭전류 핵심 항목 | 물리적·생리적 기전 | 임상 설정 및 조절 방법 |
|---|---|---|
| 반송 주파수 (Carrier) | 4,000 Hz 중주파 교류 사용 → 피부 임피던스 대폭 감소(’25 기출) | 피부 표면의 감각 자극을 줄여 높은 전류 강도로 심부 침투 가능 |
| 진폭변조 주파수 (AMF) | 두 중주파 회로의 주파수 차이(f₂ - f₁ = 1~250 Hz)(’24·’25 기출) | 급성 통증(관문조절) 80~150 Hz, 만성 통증·근수축 1~10 Hz, 순환·부종 10~50 Hz |
| 전극 배치와 간섭 형태 | 4극법(사각형 교차 배치, 조직 내 간섭) vs 2극법(기기 내 예비변조) | 4극 교차 시 전류 간섭 강도는 전극 사이 대각선과 45° 방향(네잎클로버 형태)에서 최대 |
| 웨덴스키 억제와 피로 | 동일한 자극이 지속되면 신경 불응기 연장과 운동종말판 피로·순응(웨덴스키 억제) 발생(’24 기출) | 주파수 스윕(Sweep, 주기적 단속·변조) 기능으로 자극 주파수를 계속 변화시켜 예방(’24 기출) |
| 벡터 스캔 (Vector scan) | 두 회로의 전류 강도 비율을 주기적으로 자동 변경 | 45°로 고정된 최대 간섭 영역을 회전·확대하여 넓은 병변 부위를 고르게 자극 |
- 웨덴스키 억제(Wedensky inhibition) 해결책: 중주파 자극이 연속되면 시냅스 전달물질 고갈과 수용체 순응으로 반응이 감소하므로, 주기적 단속(Surge)이나 주파수 스윕(Sweep) 변조를 적용한다(’24 기출).
- 흡입 도자(석션 전극) 사용 시 주의점: 음압으로 전극을 부착하면 미세혈관 순환을 촉진하나, 출혈 경향이나 피부 연약 부위에는 멍(자반)이 생길 수 있다.
- ICT 금기증: 심부정맥혈전증(DVT), 심장박동기 장착 부위, 급성 출혈 부위, 악성 종양, 감염성 창상에는 적용을 금한다.
핵심 정리 · 간섭전류(ICT) = 4,000 Hz 중주파 2회로 교차 → 피부저항 감소·심부 침투 + 맥놀이 주파수(AMF) 생성 / 웨덴스키 억제·종말판 피로 방지 = 주파수 스윕(주기적 변조).
6. 기출 빈출 함정 대조: 전기치료 물리원리·주파수·강도 감별 '24 · '25
국가시험에서는 전기·광선·초음파 치료기의 고유 물리 원리 용어를 섞어 놓고 연결하거나, TENS와 간섭전류(ICT)·미세전류(MENS)의 주파수와 강도 단위를 교차해 함정을 만든다(’24·’25 기출).
| 헷갈리기 쉬운 비교 쌍 | 핵심 정답 기준 | 대표 오답 함정 패턴 | 최종 판별 열쇠 |
|---|---|---|---|
| 연속직류(DC) vs 맥동전류(PC) | 직류 = 한 방향 연속 흐름·전기화학적 분해(이온도입) / 맥동전류 = 흐름과 휴지기가 주기적 단속(’24·’25 기출) | 직류의 대표 효과를 열효과나 감응성 근수축으로 서술 | 이온 이동·화학화상 = 직류, 주기적 단속 = 맥동전류 |
| 피부 저항 감소 vs 전류밀도 증가 | 저항 감소 = 큰 전극 · 좁은 전극 간격 · 습윤 · 온열 / 전류밀도 증가 = 작은 전극(’24 기출) | 작은 전극을 쓰면 피부 저항이 감소한다고 반대로 서술 | 공식 R = ρL / A (면적 A가 클수록 저항 R 감소) |
| 고빈도-저강도 TENS vs 저빈도-고강도 TENS | 고빈도(50~150 Hz) = Aβ 자극 · 관문조절설 · 근수축 없음 / 저빈도(1~5 Hz) = Aδ·C 자극 · 엔도르핀설 · 율동적 근수축(’24·’25 기출) | 고빈도 TENS가 엔도르핀을 분비한다거나 근수축을 유발한다고 서술 | 눈에 보이는 근수축 유무로 두 방식을 즉시 구분 |
| 재래식 TENS vs 미세전류(MENS) | TENS = mA 단위 감각 자극(진통) / 미세전류 = μA 단위 아전기역치(ATP 합성·창상 치유)(’24 기출) | 재래식 TENS의 '저강도'를 역치하 자극(느낌 없음)으로 오독 | 따끔한 감각 있음 = TENS, 감각 전혀 없음 = 미세전류 |
| 간섭전류(ICT) vs 고전압맥동전류(HVPC) | 간섭전류 = 4,000 Hz 중주파 교차 · 맥놀이(AMF) · 스윕 변조로 웨덴스키 억제 방지 / HVPC = 단상 쌍봉파(’24·’25 기출) | 전압이 높을수록 피부 임피던스가 낮아진다고 착각 | 피부 용량성 저항을 낮추는 것은 전압이 아니라 중주파(주파수) |
- 물리적 인자별 고유 원리 1:1 매칭: ① 전기화학적(전기분해) 효과 = 연속직류(이온도입), ② 역압전효과 = 초음파, ③ 유도방출 = 레이저, ④ 광화학 반응 = 자외선, ⑤ 와전류·쌍극자 회전 = 단파투열로 구분한다(’24 기출).
- 다이아다이나믹 전류(Diadynamic current): 정류된 단상 맥동전류로, 50 Hz 단상 고정파(MF, 진통·근수축), 100 Hz 양상 고정파(DF, 초기 진통·자율신경 안정), 단주기 변조파(CP), 장주기 변조파(LP)로 구성된다.
- 고주파 전류(단파·극초단파, 100,000 Hz 이상)가 근수축을 일으키지 않는 이유: 위상 지속시간이 신경·근육의 최소 흥분 시간(시치)보다 극도로 짧아 세포막 탈분극 없이 오직 분자 진동에 의한 심부 온열(변환열)만 발생시키기 때문이다.
핵심 정리 · 직류 = 전기화학적 효과 / 큰 전극·좁은 간격 = 피부저항 감소 / 고빈도 TENS = Aβ·관문조절설(근수축 없음) vs 저빈도 TENS = 엔도르핀설(근수축 유발) / ICT = 4,000 Hz 중주파 맥놀이·스윕으로 웨덴스키 억제 방지.
