1-1~1-3 CT 밝기, HU, 창

1-1CT는 밀도 지도입니다

CT는 X선이 몸을 지나면서 얼마나 약해지는지를 여러 방향에서 재고, 이를 계산해 몸의 가로 단면을 만듭니다. 조직이 X선을 많이 막을수록 밝게, 적게 막을수록 어둡게 보입니다. 대체로 밀도가 높은 조직일수록 X선을 많이 막습니다.

뼈는 하얗게, 공기는 까맣게 보이고, 근육과 장기는 그 사이 회색으로 보입니다.
한 장은 몸을 가로로 자른 단면(축상면, axial)이고, 위아래로 쌓인 여러 장이 한 번의 검사입니다.

1-2HU: 밝기를 숫자로 적습니다

CT의 밝기는 HU(Hounsfield Unit)라는 숫자로 저장됩니다. 물은 0, 공기는 -1000으로 맞춘 기준입니다.

구조	대략의 HU	근거
공기	-1000	정의 · 이 자료 몸 밖 공기 약 -998
폐 실질(숨을 들이쉰 상태)	약 -900 ~ -600	이 자료 약 -866 ~ -895 · 일반 범위
지방	약 -120 ~ -60	일반 범위
물	0	정의
근육·장기·혈액 등 연부조직	약 +20 ~ +70	이 자료 심장 내부 약 40 · 일반 범위
뼈	약 +200 ~ +1000 이상	이 자료 척추 부근 약 185 · 일반 범위

알아 두세요. 표의 실측값은 영상 한 장의 작은 영역 평균이라 대략의 참고용입니다. 조영제를 쓴 CT는 혈관과 장기의 값이 올라갑니다. 이 책의 복부 샘플은 조영제를 쓴 CT입니다. 또 이 책의 CT는 해부 구조를 익히기 위한 샘플이므로, 표의 값을 정상 기준값으로 외우지 마세요(2-8에서 이유를 설명합니다).

1-3창: 같은 CT, 다른 장면

화면은 흑백 256단계뿐이라 HU 전체를 한 번에 펼칠 수 없습니다. 그래서 어느 구간만 흑백으로 펼칠지 고르는데, 이것이 창입니다.

창 너비(W) 펼칠 구간의 폭입니다. 좁으면 비슷한 밀도끼리 대비가 커지고, 넓으면 한 화면에 많은 구조가 보입니다.
창 중심(L) 구간의 한가운데 값입니다.
보이는 구간은 중심 ± 너비/2 이고, 이 구간 밖은 완전히 까맣거나 완전히 하얗습니다.

우리 뷰어의 버튼이 실제로 보여 주는 구간은 아래와 같습니다.

버튼	너비 / 중심	보이는 HU 구간	잘 보이는 것

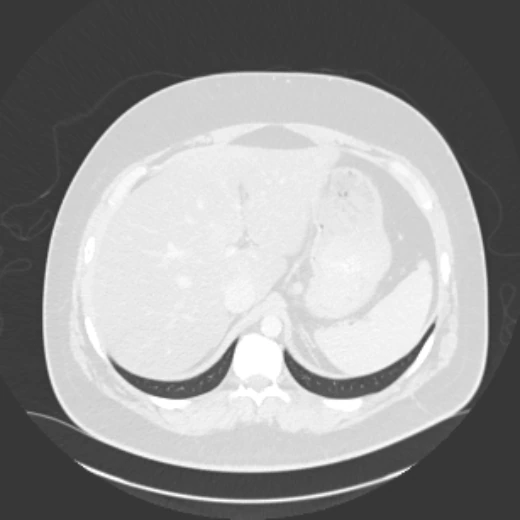

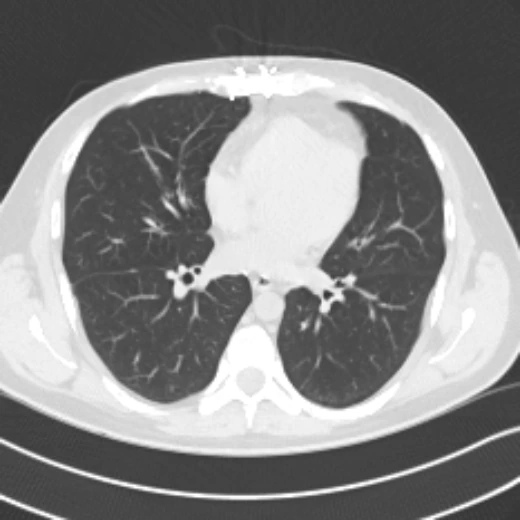

폐	1500 / -600	-1350 ~ 150	폐 안쪽 구조, 결절, 폐렴

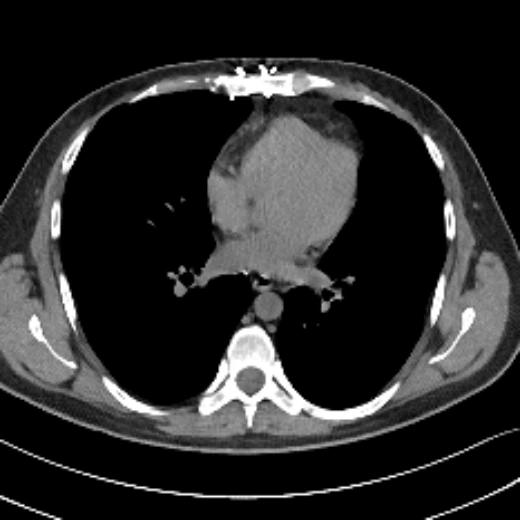

연부조직	400 / 40	-160 ~ 240	근육·지방·장기
복부	350 / 50	-125 ~ 225	간·신장 등
뼈	2000 / 400	-600 ~ 1400	골절선, 뼈 바깥층
뇌	80 / 40	0 ~ 80	뇌 조직 대비
