5. 지르코니아 및 CAD/CAM 심미보철 기공 '22 · '23 · '24
5. 지르코니아 및 CAD/CAM 심미보철 기공 단원에서는 작업 과정의 표준화 및 디지털 데이터 저장을 통한 재제작의 용이성, 강력한 결정 구조를 가진 산화지르코늄 (Zirconia), 형태 정보를 추출하는 스캐닝 (Scanning)의 핵심 정의와 기공 공정 기준, 그리고 국가고시 빈출 감별 지표를 체계적으로 정리한다.
1. 핵심 개념과 기본 원리 '23 · '24
작업 과정의 표준화 및 디지털 데이터 저장을 통한 재제작의 용이성(치과용 캐드캠 시스템을 이용한 전부도재관 제작 방식이 가지는 주된 장점)의 경우, 디지털 스캔과 컴퓨터 디자인(CAD), 자동 밀링(CAM) 과정을 거치면 제작 공정이 표준화되어 기공사의 숙련도 차이에 따른 품질 편차를 줄일 수 있다. 또한 환자의 데이터가 서버에 저장되므로, 보철물 파절 시 인상 채득 없이도 즉시 똑같은 보철물을 깎아낼 수 있다. 강력한 결정 구조를 가진 산화지르코늄 (Zirconia)(전부도재관 재료 중 강도가 매우 높고 파절 저항성이 뛰어나 '인공 다이아몬드'라 불리며, 구치부 및 브릿지용 코어로 널리 쓰이는 것)의 경우, 지르코니아(Zirconia)는 균열이 발생할 때 결정 구조가 변하면서 부피를 팽창시켜 균열의 진행을 억제하는 '상전이 강화(Transformation Toughening)'라는 독특한 기전을 가진다. 덕분에 세라믹 중 가장 높은 강도를 나타내며 금속을 대체할 수 있는 재료로 각광받고 있다. 형태 정보를 추출하는 스캐닝 (Scanning)(석고 모형이나 지대치의 3차원 모양을 디지털 자료로 바꿔 읽어 들이는 과정)의 경우, 스캐닝(Scanning)은 아날로그 형태를 디지털 데이터로 전환하는 첫 단계이다. 레이저나 광학 스캐너를 사용하여 지대치의 마진, 인접치와의 관계 등을 정밀하게 캡처하여 컴퓨터 내부의 3D 공간에 재현한다('24 기출).
입자가 치밀해지면서 부피가 약 20 ~ 25% 정도 크게 수축한다(CAD/CAM으로 가공한 '반소결 지르코니아' 블록을 최종 소결했을 때 나타나는 물리적 변화)의 경우, 반소결 지르코니아는 무르고 입자 사이가 성겨 가공이 쉽지만, 최종 소결하면 입자가 치밀하게 융합되면서 길이 기준 약 20~25%가 줄어든다. 그래서 CAD/CAM 소프트웨어는 블록마다 정해진 수축률을 미리 반영해 그만큼 확대한 크기로 밀링한다. 응력 유기 상전이 강화 (Transformation Toughening)(지르코니아 균열 발생 시, 결정 구조가 정방정계에서 단사정계로 변하며 부피가 팽창해 균열을 막는 현상)의 경우, 지르코니아의 경이로운 강도는 '상전이 강화'에서 나온다. 균열이 시작되면 그 주변의 입자들이 부피가 큰 구조(단사정계)로 변하며 팽창하는데, 이 팽창력이 균열의 입구를 꽉 조여버려 더 이상 금이 가지 못하게 막아주는 원리이다. 알지네이트 블록 (Alginate block)(치과 CAD/CAM 시스템의 밀링 가공에 쓰는 세라믹 블록 재료에 해당하지 않는 것)의 경우, 알지네이트(Alginate)는 인상재로 사용되는 하이드로콜로이드 재료이며, 강도가 매우 약해 밀링 블록으로 사용할 수 없다. CAD/CAM 밀링에는 장석질 도재, 리튬 디실리케이트(e.max), 지르코니아, 하이브리드 세라믹 등 고밀도 소결 블록이 사용된다('22·'24 기출).
| 분류 | 핵심 개념 · 구조 | 출제 기준 및 조건 | 핵심 기전 및 시험 변별 포인트 |
|---|---|---|---|
| 핵심 원리 | 작업 과정의 표준화 및 디지털 데이터 저장을 통한 재제작의 용이성 | 치과용 캐드캠 시스템을 이용한 전부도재관 제작 방식이 가지는 주된 장점 | 디지털 스캔과 컴퓨터 디자인(CAD), 자동 밀링(CAM) 과정을 거치면 제작 공정이 표준화되어 기공사의 숙련도 차이에 따른 품질 편차를 줄일 수 있다('24 기출) |
| 핵심 원리 | 강력한 결정 구조를 가진 산화지르코늄 (Zirconia) | 전부도재관 재료 중 강도가 매우 높고 파절 저항성이 뛰어나 '인공 다이아몬드'라 불리며, 구치부 및 브릿지용 코어로 널리 쓰이는 것 | 지르코니아(Zirconia)는 균열이 발생할 때 결정 구조가 변하면서 부피를 팽창시켜 균열의 진행을 억제하는 '상전이 강화(Transformation Toughening)'라는 독특한 기전을 가진다('23 기출) |
| 핵심 원리 | 형태 정보를 추출하는 스캐닝 (Scanning) | 석고 모형이나 지대치의 3차원 모양을 디지털 자료로 바꿔 읽어 들이는 과정 | 스캐닝(Scanning)은 아날로그 형태를 디지털 데이터로 전환하는 첫 단계이다('24 기출) |
| 핵심 원리 | 입자가 치밀해지면서 부피가 약 20 ~ 25% 정도 크게 수축한다 | CAD/CAM으로 가공한 '반소결 지르코니아' 블록을 최종 소결했을 때 나타나는 물리적 변화 | 반소결 지르코니아는 무르고 입자 사이가 성겨 가공이 쉽지만, 최종 소결하면 입자가 치밀하게 융합되면서 길이 기준 약 20~25%가 줄어든다('23 기출) |
| 핵심 원리 | 응력 유기 상전이 강화 (Transformation Toughening) | 지르코니아 균열 발생 시, 결정 구조가 정방정계에서 단사정계로 변하며 부피가 팽창해 균열을 막는 현상 | 지르코니아의 경이로운 강도는 '상전이 강화'에서 나온다('24 기출) |
| 핵심 원리 | 알지네이트 블록 (Alginate block) | 치과 CAD/CAM 시스템의 밀링 가공에 쓰는 세라믹 블록 재료에 해당하지 않는 것 | 알지네이트(Alginate)는 인상재로 사용되는 하이드로콜로이드 재료이며, 강도가 매우 약해 밀링 블록으로 사용할 수 없다('23 기출) |
- 입자가 치밀해지면서 부피가 약 20 ~ 25% 정도 크게 수축한다: 반소결 지르코니아는 무르고 입자 사이가 성겨 가공이 쉽지만, 최종 소결하면 입자가 치밀하게 융합되면서 길이 기준 약 20~25%가 줄어든다. 그래서 CAD/CAM 소프트웨어는 블록마다 정해진 수축률을 미리 반영해 그만큼 확대한 크기로 밀링한다('24 기출).
- 응력 유기 상전이 강화 (Transformation Toughening): 지르코니아의 경이로운 강도는 '상전이 강화'에서 나온다. 균열이 시작되면 그 주변의 입자들이 부피가 큰 구조(단사정계)로 변하며 팽창하는데, 이 팽창력이 균열의 입구를 꽉 조여버려 더 이상 금이 가지 못하게 막아주는 원리이다('23·'24 기출).
- 알지네이트 블록 (Alginate block): 알지네이트(Alginate)는 인상재로 사용되는 하이드로콜로이드 재료이며, 강도가 매우 약해 밀링 블록으로 사용할 수 없다. CAD/CAM 밀링에는 장석질 도재, 리튬 디실리케이트(e.max), 지르코니아, 하이브리드 세라믹 등 고밀도 소결 블록이 사용된다('24 기출).
디지털 스캔과 컴퓨터 디자인(CAD), 자동 밀링(CAM) 과정을 거치면 제작 공정이 표준화되어 기공사의 숙련도 차이에 따른 품질 편차를 줄일 수 있다. 또한 환자의 데이터가 서버에 저장되므로, 보철물 파절 시 인상 채득 없이도 즉시 똑같은 보철물을 깎아낼 수 있다.
지르코니아(Zirconia)는 균열이 발생할 때 결정 구조가 변하면서 부피를 팽창시켜 균열의 진행을 억제하는 '상전이 강화(Transformation Toughening)'라는 독특한 기전을 가진다. 덕분에 세라믹 중 가장 높은 강도를 나타내며 금속을 대체할 수 있는 재료로 각광받고 있다.
스캐닝(Scanning)은 아날로그 형태를 디지털 데이터로 전환하는 첫 단계이다. 레이저나 광학 스캐너를 사용하여 지대치의 마진, 인접치와의 관계 등을 정밀하게 캡처하여 컴퓨터 내부의 3D 공간에 재현한다.

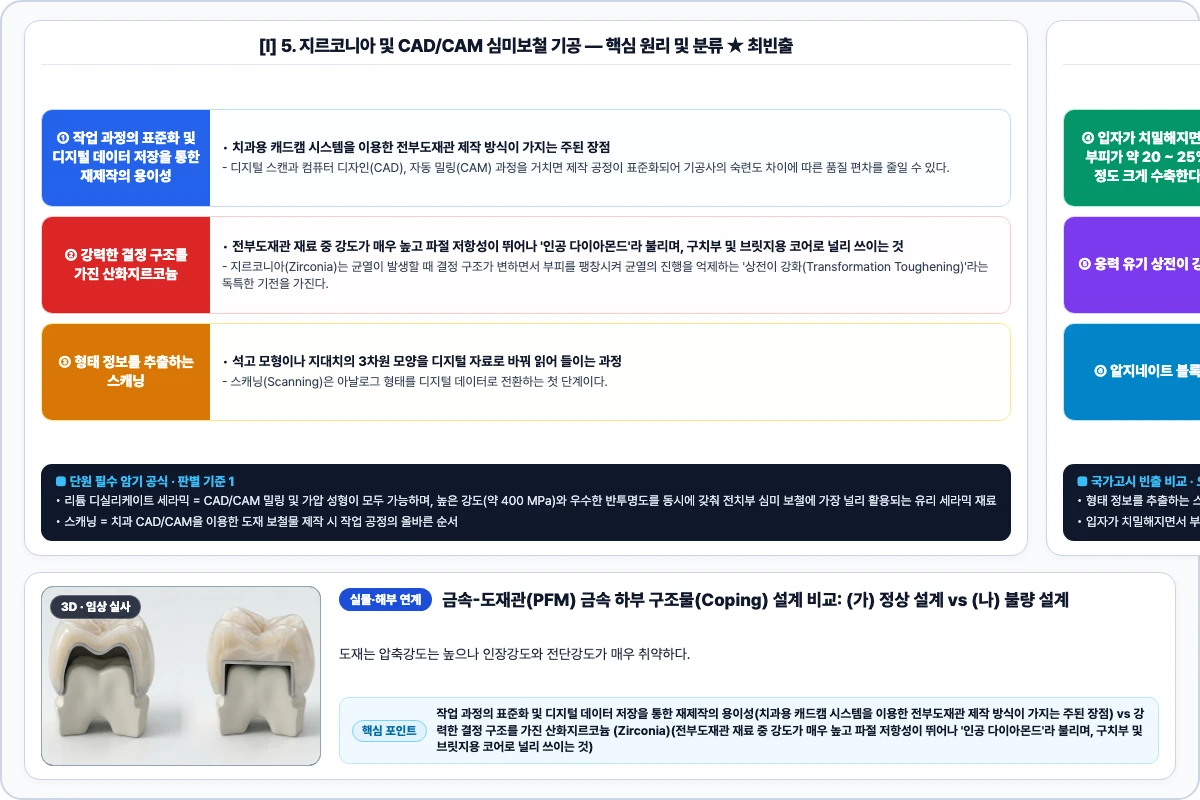

마이메르시 제작 · 국시 핵심 기전 도해
핵심 정리 · 작업 과정의 표준화 및 디지털 데이터 저장을 통한 재제작의 용이성 = 치과용 캐드캠 시스템을 이용한 전부도재관 제작 방식이 가지는 주된 장점 / 강력한 결정 구조를 가진 산화지르코늄 (Zirconia) = 전부도재관 재료 중 강도가 매우 높고 파절 저항성이 뛰어나 '인공 다이아몬드'라 불리며, 구치부 및 브릿지용 코어로 널리 쓰이는 것 / 형태 정보를 추출하는 스캐닝 (Scanning) = 석고 모형이나 지대치의 3차원 모양을 디지털 자료로 바꿔 읽어 들이는 과정.
2. 주요 구조·물성 및 공정 기준 '23 · '24
리튬 디실리케이트 세라믹 (Lithium disilicate / e.max)(CAD/CAM 밀링 및 가압 성형이 모두 가능하며, 높은 강도(약 400 MPa)와 우수한 반투명도를 동시에 갖춰 전치부 심미 보철에 가장 널리 활용되는 유리 세라믹 재료)의 경우, 리튬 디실리케이트(Li₂Si₂O₅)는 내부에 침상(針狀) 결정이 치밀하게 배열되어 일반 도재보다 약 3~4배 강한 굴곡 강도를 가진다. 반투명도가 뛰어나 자연치와 구분이 어려운 심미성을 제공하며, CAD/CAM 밀링과 가압 성형(Heat-pressing) 두 방식 모두에 적용할 수 있어 임상 활용도가 매우 높다. CAD/CAM의 표준 워크플로는 ① 스캐닝으로 3D 데이터 취득 → ② CAD 소프트웨어로 보철물 디자인 → ③ CAM 밀링 머신으로 블록 절삭 → ④ 소결(지르코니아의 경우) 또는 글레이징 마무리 순서로 진행된다. 이 순서가 뒤바뀌면 정확한 보철물 제작이 불가능하다. 저온 열화 또는 수열화 (Low-Temperature Degradation / LTD)(지르코니아 보철물이 구강 내 수분 환경에 장기간 노출될 때, 표면부터 결정 구조가 변화하며 강도가 서서히 저하되는 현상)의 경우, 저온 열화는 입안의 수분이 지르코니아 결정 표면의 결합을 서서히 끊어, 정방정계가 단사정계로 저절로 바뀌는 현상이다. 표면부터 미세 균열이 생겨 강도가 떨어지므로 이트리아나 알루미나를 넣어 결정 구조를 안정시킨다('22·'24 기출).
구강 내 스캐너를 이용한 직접법 (Intraoral scanner / IOS)(인상재와 석고 모형 없이 입안에서 곧바로 지대치를 스캔해 자료를 얻는 방식)의 경우, 구강 내 스캐너(IOS)는 기존의 인상채득 → 석고 모형 제작 → 모형 스캔의 3단계를 단 1단계로 단축한다. 환자의 불편감을 줄이고 오류 발생 단계를 최소화하며, 취득된 디지털 데이터를 즉시 CAD 소프트웨어로 전송하여 당일 제작(Same-day dentistry)도 가능하게 하는 디지털 워크플로의 핵심 장비이다. CAD/CAM 시스템은 스캐너(Scanner), 설계 소프트웨어(CAD), 가공기(Milling machine/CAM)로 구성된다. 가공기가 실제 보철물을 깎아내는 핵심 장비이다. 금속도재관(PFM)에는 870~1,065℃에서 굽는 저온소성 도재를 쓴다. 합금의 융점이 도재 소성 온도보다 300~500℉(150~260℃) 높아야 소성 중 금속이 변형되지 않기 때문이며, 고온용융 도재는 금속을 녹여 버려 쓸 수 없다('23·'24 기출).
| 분류 | 핵심 개념 · 구조 | 출제 기준 및 조건 | 핵심 기전 및 시험 변별 포인트 |
|---|---|---|---|
| 공정·기준 | 리튬 디실리케이트 세라믹 (Lithium disilicate / e.max) | CAD/CAM 밀링 및 가압 성형이 모두 가능하며, 높은 강도(약 400 MPa)와 우수한 반투명도를 동시에 갖춰 전치부 심미 보철에 가장 널리 활용되는 유리 세라믹 재료 | 리튬 디실리케이트(Li₂Si₂O₅)는 내부에 침상(針狀) 결정이 치밀하게 배열되어 일반 도재보다 약 3~4배 강한 굴곡 강도를 가진다('24 기출) |
| 공정·기준 | 스캐닝(Scanning) → 디자인(Designing) → 밀링(Milling) → 소결/글레이징 | 치과 CAD/CAM을 이용한 도재 보철물 제작 시 작업 공정의 올바른 순서 | CAD/CAM의 표준 워크플로는 ① 스캐닝으로 3D 데이터 취득 → ② CAD 소프트웨어로 보철물 디자인 → ③ CAM 밀링 머신으로 블록 절삭 → ④ 소결(지르코니아의 경우) 또는 글레이징 마무리 순서로 진행된다('23 기출) |
| 공정·기준 | 저온 열화 또는 수열화 (Low-Temperature Degradation / LTD) | 지르코니아 보철물이 구강 내 수분 환경에 장기간 노출될 때, 표면부터 결정 구조가 변화하며 강도가 서서히 저하되는 현상 | 저온 열화는 입안의 수분이 지르코니아 결정 표면의 결합을 서서히 끊어, 정방정계가 단사정계로 저절로 바뀌는 현상이다('24 기출) |
| 공정·기준 | 구강 내 스캐너를 이용한 직접법 (Intraoral scanner / IOS) | 인상재와 석고 모형 없이 입안에서 곧바로 지대치를 스캔해 자료를 얻는 방식 | 구강 내 스캐너(IOS)는 기존의 인상채득 → 석고 모형 제작 → 모형 스캔의 3단계를 단 1단계로 단축한다('23 기출) |
| 공정·기준 | 가공기 | 전부도재관을 제작하기 위한 치과 캐드캠 시스템에 필요한 구성 | CAD/CAM 시스템은 스캐너(Scanner), 설계 소프트웨어(CAD), 가공기(Milling machine/CAM)로 구성된다('24 기출) |
| 공정·기준 | 금속도재관 | 도재의 분류에서 저온소성용 도재를 이용하여 제작하는 것 | 금속도재관(PFM)에는 870~1,065℃에서 굽는 저온소성 도재를 쓴다('23 기출) |
- 구강 내 스캐너를 이용한 직접법 (Intraoral scanner / IOS): 구강 내 스캐너(IOS)는 기존의 인상채득 → 석고 모형 제작 → 모형 스캔의 3단계를 단 1단계로 단축한다. 환자의 불편감을 줄이고 오류 발생 단계를 최소화하며, 취득된 디지털 데이터를 즉시 CAD 소프트웨어로 전송하여 당일 제작(Same-day dentistry)도 가능하게 하는 디지털 워크플로의 핵심 장비이다('24 기출).
- 가공기: CAD/CAM 시스템은 스캐너(Scanner), 설계 소프트웨어(CAD), 가공기(Milling machine/CAM)로 구성된다. 가공기가 실제 보철물을 깎아내는 핵심 장비이다('23·'24 기출).
- 금속도재관: 금속도재관(PFM)에는 870~1,065℃에서 굽는 저온소성 도재를 쓴다. 합금의 융점이 도재 소성 온도보다 300~500℉(150~260℃) 높아야 소성 중 금속이 변형되지 않기 때문이며, 고온용융 도재는 금속을 녹여 버려 쓸 수 없다('24 기출).

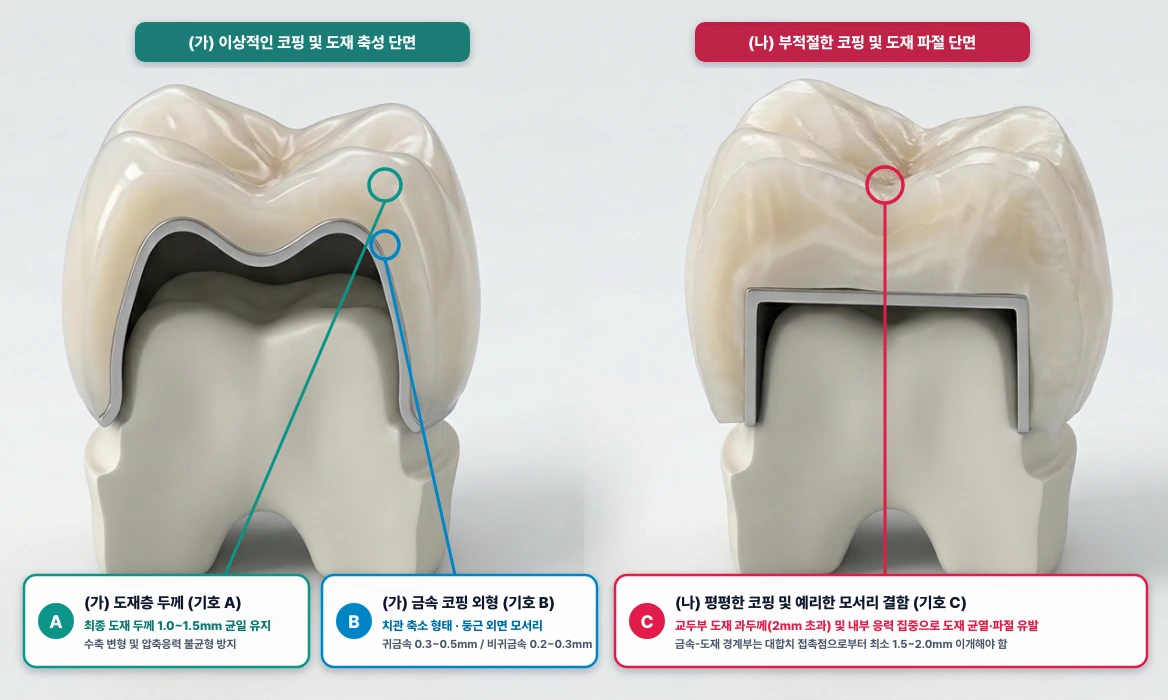

금속-도재관(PFM) 금속 하부 구조물(Coping) 설계 비교: (가) 정상 설계 vs (나) 불량 설계
도재는 압축강도는 높으나 인장강도와 전단강도가 매우 취약하다. 따라서 (가)처럼 금속 코핑(B, 두께 0.2~0.5mm)이 최종 치관 외형을 축소한 형태로 도재를 뒷받침해 주어야 상부 도재(A)가 약 1.0~1.5mm의 균일한 두께를 유지하여 파절(Chipping)되지 않는다.
(나)와 같이 코핑을 단순 평면이나 예리한 각으로 형성하면 교두 부위의 도재 두께가 2.0mm를 초과하여 비지지 도재(Unsupported porcelain)가 되며, 소성 시 불균일한 수축과 예각부 응력 집중으로 인해 균열(Checking) 및 파절(기호 C)이 쉽게 일어난다('23·'24 기출).
마이메르시 제작 · 3D 아틀라스 및 임상 실사 가이드
핵심 정리 · 리튬 디실리케이트 세라믹 (Lithium disilicate / e.max) = CAD/CAM 밀링 및 가압 성형이 모두 가능하며, 높은 강도(약 400 MPa)와 우수한 반투명도를 동시에 갖춰 전치부 심미 보철에 가장 널리 활용되는 유리 세라믹 재료 / 스캐닝(Scanning) → 디자인(Designing) → 밀링(Milling) → 소결/글레이징 = 치과 CAD/CAM을 이용한 도재 보철물 제작 시 작업 공정의 올바른 순서 / 저온 열화 또는 수열화 (Low-Temperature Degradation / LTD) = 지르코니아 보철물이 구강 내 수분 환경에 장기간 노출될 때, 표면부터 결정 구조가 변화하며 강도가 서서히 저하되는 현상.
3. 임상 기공 적용과 국시 빈출 포인트 '23 · '24
캐드 프로그램(CAD program)(전부도재관의 3차원 설계를 컴퓨터에서 수행할 때 사용하는 것)의 경우, CAD(Computer-Aided Design) 프로그램은 스캔된 3차원 데이터를 기반으로 보철물의 외형, 교합면, 변연 적합도 등을 설계하는 소프트웨어이다. CAM 프로그램은 설계된 데이터를 밀링 가공 경로로 변환하는 역할을 하므로, 3차원 '디자인' 자체는 CAD 프로그램이 담당한다. 작업 과정의 표준화 및 디지털 데이터 저장을 통한(치과용 캐드캠 시스템을 이용한 전부도재관 제작 방식이 가지는 주된 장점)의 경우, 디지털 스캔과 컴퓨터 디자인(CAD), 자동 밀링(CAM) 과정을 거치면 제작 공정이 표준화되어 기공사의 숙련도 차이에 따른 품질 편차를 줄일 수 있다. 응력 유기 상전이 강화(지르코니아 균열 발생 시, 결정 구조가 정방정계에서 단사정계로 변하며 부피가 팽창해 균열을 막는 현상)의 경우, 지르코니아의 경이로운 강도는 '상전이 강화'에서 나온다('23·'24 기출).
리튬 디실리케이트 세라믹(CAD/CAM 밀링 및 가압 성형이 모두 가능하며, 높은 강도(약 400 MPa)와 우수한 반투명도를 동시에 갖춰 전치부 심미 보철에 가장 널리 활용되는 유리 세라믹 재료)의 경우, 리튬 디실리케이트(Li₂Si₂O₅)는 내부에 침상(針狀) 결정이 치밀하게 배열되어 일반 도재보다. 저온 열화 또는 수열화(지르코니아 보철물이 구강 내 수분 환경에 장기간 노출될 때, 표면부터 결정 구조가 변화하며 강도가 서서히 저하되는 현상)의 경우, 저온 열화는 입안의 수분이 지르코니아 결정 표면의 결합을 서서히 끊어, 정방정계가 단사정계로 저절로 바뀌는 현상이다('24 기출).
| 분류 | 핵심 개념 · 구조 | 출제 기준 및 조건 | 핵심 기전 및 시험 변별 포인트 |
|---|---|---|---|
| 임상·감별 | 캐드 프로그램(CAD program) | 전부도재관의 3차원 설계를 컴퓨터에서 수행할 때 사용하는 것 | CAD(Computer-Aided Design) 프로그램은 스캔된 3차원 데이터를 기반으로 보철물의 외형, 교합면, 변연 적합도 등을 설계하는 소프트웨어이다('24 기출) |
| 임상·감별 | 작업 과정의 표준화 및 디지털 데이터 저장을 통한 | 치과용 캐드캠 시스템을 이용한 전부도재관 제작 방식이 가지는 주된 장점 | 디지털 스캔과 컴퓨터 디자인(CAD), 자동 밀링(CAM) 과정을 거치면 제작 공정이 표준화되어 기공사의 숙련도 차이에 따른 품질 편차를 줄일 수 있다('23 기출) |
| 임상·감별 | 응력 유기 상전이 강화 | 지르코니아 균열 발생 시, 결정 구조가 정방정계에서 단사정계로 변하며 부피가 팽창해 균열을 막는 현상 | 지르코니아의 경이로운 강도는 '상전이 강화'에서 나온다('24 기출) |
| 임상·감별 | 리튬 디실리케이트 세라믹 | CAD/CAM 밀링 및 가압 성형이 모두 가능하며, 높은 강도(약 400 MPa)와 우수한 반투명도를 동시에 갖춰 전치부 심미 보철에 가장 널리 활용되는 유리 세라믹 재료 | 리튬 디실리케이트(Li₂Si₂O₅)는 내부에 침상(針狀) 결정이 치밀하게 배열되어 일반 도재보다('23 기출) |
| 임상·감별 | 저온 열화 또는 수열화 | 지르코니아 보철물이 구강 내 수분 환경에 장기간 노출될 때, 표면부터 결정 구조가 변화하며 강도가 서서히 저하되는 현상 | 저온 열화는 입안의 수분이 지르코니아 결정 표면의 결합을 서서히 끊어, 정방정계가 단사정계로 저절로 바뀌는 현상이다('24 기출) |
- 캐드 프로그램(CAD program): CAD(Computer-Aided Design) 프로그램은 스캔된 3차원 데이터를 기반으로 보철물의 외형, 교합면, 변연 적합도 등을 설계하는 소프트웨어이다. CAM 프로그램은 설계된 데이터를 밀링 가공 경로로 변환하는 역할을 하므로, 3차원 '디자인' 자체는 CAD 프로그램이 담당한다('24 기출).
- 작업 과정의 표준화 및 디지털 데이터 저장을 통한: 디지털 스캔과 컴퓨터 디자인(CAD), 자동 밀링(CAM) 과정을 거치면 제작 공정이 표준화되어 기공사의 숙련도 차이에 따른 품질 편차를 줄일 수 있다('23·'24 기출).
- 응력 유기 상전이 강화: 지르코니아의 경이로운 강도는 '상전이 강화'에서 나온다('24 기출).
- 리튬 디실리케이트 세라믹: 리튬 디실리케이트(Li₂Si₂O₅)는 내부에 침상(針狀) 결정이 치밀하게 배열되어 일반 도재보다('23·'24 기출).
- 저온 열화 또는 수열화: 저온 열화는 입안의 수분이 지르코니아 결정 표면의 결합을 서서히 끊어, 정방정계가 단사정계로 저절로 바뀌는 현상이다('24 기출).
핵심 정리 · 캐드 프로그램(CAD program) = 전부도재관의 3차원 설계를 컴퓨터에서 수행할 때 사용하는 것 / 작업 과정의 표준화 및 디지털 데이터 저장을 통한 = 치과용 캐드캠 시스템을 이용한 전부도재관 제작 방식이 가지는 주된 장점 / 응력 유기 상전이 강화 = 지르코니아 균열 발생 시, 결정 구조가 정방정계에서 단사정계로 변하며 부피가 팽창해 균열을 막는 현상.
