현존하는 치과 재료 중 온도 변화에 따른 열팽창 계수가 가장 크다(치과용 왁스가 가진 일반적인 물리적 및 열적 특성)의 경우, 왁스는 온도 변화에 매우 민감하며, 전체 치과 재료 중 열팽창 및 열수축 계수가 가장 크다. 특히 주성분인 파라핀(Paraffin)은 융해 범위(40~71℃)가 낮고 열팽창 계수가 커서 냉각 시 납형(Wax pattern) 변형의 주된 원인이 되므로, 납형 제작 시 온도 관리가 치수 정밀도에 결정적인 영향을 미친다. 검 대머(Dammer resin)는 파라핀의 취성(잘 부서짐)을 보완하여 끈기를 주고, 완성된 납형의 표면을 매끄럽게 광택이 나도록 돕는 역할을 한다. 벌집에서 얻는 밀납(Beeswax)은 주성분인 파라핀에 섞여 흐름성과 조작성을 미세하게 조절한다. 실온에서는 잘 부서지지만 구강 온도에서 적절한 가소성을 보여, 교합 인기용 왁스나 박싱 왁스의 성분으로 쓰인다('24 기출).

경도가 증가하며 융점이 상승하여 유동성이 감소한다(파라핀 왁스에 카나우바 왁스를 혼합했을 때 나타나는 물리적 성질의 변화)의 경우, 카나우바(Carnauba)는 식물에서 추출한 매우 단단한 왁스로, 파라핀의 융점을 높이고 경도를 강화하여 고온에서도 납형이 쉽게 변형되지 않도록 보강해준다. 특히 여름철용 왁스나 구강 내 직접법(Direct technique)에 사용되는 하드(Hard) 타입 인레이 왁스는 카나우바 함량을 높여 체온에서도 변형에 저항할 수 있는 충분한 경도를 확보한다. 파라핀 왁스는 인레이 왁스 조성의 40~60%를 차지해 골격을 이루며 융해 범위는 약 40~71℃이다. 카나우바와 몬탄은 융점을 높이고 광택을 주며, 밀납은 점착성을 더하는 보조 성분이다. 형태용 왁스는 금속이나 레진으로 치환될 납형을 만드는 왁스로, 인레이 왁스·주조용 왁스·기초상 왁스가 해당한다. 유틸리티나 스티키 왁스는 기공 편의를 위한 작업용, 교합 인기용 왁스는 인상용으로 분류가 다르다('22·'24 기출).

작업용 왁스는 최종 형태와 무관하게 기공 과정의 편의를 위해 쓰이며, 박싱·유틸리티·스티키 왁스가 포함된다. 유틸리티 왁스는 트레이 변연을 연장하거나 부품을 임시 고정할 때 쓰는 점착성 왁스이다. 인상용 왁스는 구강 내에서 직접 인상을 채득하거나 교합 관계를 기록하는 데 쓰이며, 교합 인기용 왁스와 수정 인상용 왁스가 대표적이다. 납형을 만드는 형태용 왁스와 달리 구강 안에서 직접 사용된다는 점이 결정적 차이이다('23·'24 기출).

• 경도가 증가하며 융점이 상승하여 유동성이 감소한다: 카나우바(Carnauba)는 식물에서 추출한 매우 단단한 왁스로, 파라핀의 융점을 높이고 경도를 강화하여 고온에서도 납형이 쉽게 변형되지 않도록 보강해준다. 특히 여름철용 왁스나 구강 내 직접법(Direct technique)에 사용되는 하드(Hard) 타입 인레이 왁스는 카나우바 함량을 높여 체온에서도 변형에 저항할 수 있는 충분한 경도를 확보한다('24 기출).
• 파라핀 왁스 (Paraffin wax): 파라핀 왁스는 인레이 왁스 조성의 40~60%를 차지해 골격을 이루며 융해 범위는 약 40~71℃이다. 카나우바와 몬탄은 융점을 높이고 광택을 주며, 밀납은 점착성을 더하는 보조 성분이다('23·'24 기출).
• 인레이 왁스 (Inlay wax): 형태용 왁스는 금속이나 레진으로 치환될 납형을 만드는 왁스로, 인레이 왁스·주조용 왁스·기초상 왁스가 해당한다. 유틸리티나 스티키 왁스는 기공 편의를 위한 작업용, 교합 인기용 왁스는 인상용으로 분류가 다르다('24 기출).
• 유틸리티 왁스 (Utility wax): 작업용 왁스는 최종 형태와 무관하게 기공 과정의 편의를 위해 쓰이며, 박싱·유틸리티·스티키 왁스가 포함된다. 유틸리티 왁스는 트레이 변연을 연장하거나 부품을 임시 고정할 때 쓰는 점착성 왁스이다('23·'24 기출).
• 교합 인기용 왁스 (Bite registration wax): 인상용 왁스는 구강 내에서 직접 인상을 채득하거나 교합 관계를 기록하는 데 쓰이며, 교합 인기용 왁스와 수정 인상용 왁스가 대표적이다. 납형을 만드는 형태용 왁스와 달리 구강 안에서 직접 사용된다는 점이 결정적 차이이다('24 기출).

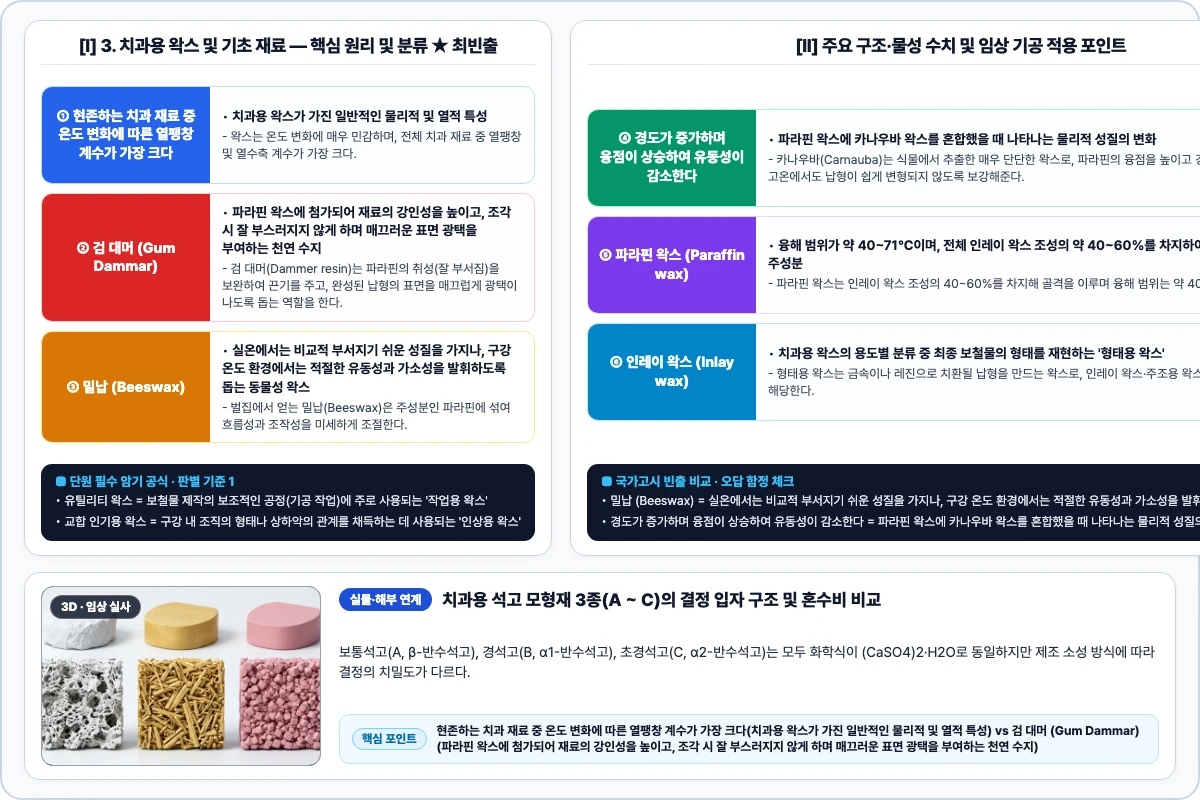

1단계 · 현존하는 치과 재료 중 온도 변화에 따른 열팽창 계수가 가장 크다

왁스는 온도 변화에 매우 민감하며, 전체 치과 재료 중 열팽창 및 열수축 계수가 가장 크다. 특히 주성분인 파라핀(Paraffin)은 융해 범위(40~71℃)가 낮고 열팽창 계수가 커서 냉각 시 납형(Wax pattern) 변형의 주된 원인이 되므로, 납형 제작 시 온도 관리가 치수 정밀도에 결정적인 영향을 미친다.

2단계 · 검 대머 (Gum Dammar)

검 대머(Dammer resin)는 파라핀의 취성(잘 부서짐)을 보완하여 끈기를 주고, 완성된 납형의 표면을 매끄럽게 광택이 나도록 돕는 역할을 한다.

3단계 · 밀납 (Beeswax)

벌집에서 얻는 밀납(Beeswax)은 주성분인 파라핀에 섞여 흐름성과 조작성을 미세하게 조절한다. 실온에서는 잘 부서지지만 구강 온도에서 적절한 가소성을 보여, 교합 인기용 왁스나 박싱 왁스의 성분으로 쓰인다.

마이메르시 제작 · 국시 핵심 기전 도해

핵심 정리 · 현존하는 치과 재료 중 온도 변화에 따른 열팽창 계수가 가장 크다 = 치과용 왁스가 가진 일반적인 물리적 및 열적 특성 / 검 대머 (Gum Dammar) = 파라핀 왁스에 첨가되어 재료의 강인성을 높이고, 조각 시 잘 부스러지지 않게 하며 매끄러운 표면 광택을 부여하는 천연 수지 / 밀납 (Beeswax) = 실온에서는 비교적 부서지기 쉬운 성질을 가지나, 구강 온도 환경에서는 적절한 유동성과 가소성을 발휘하도록 돕는 동물성 왁스.

조각 완료 후 즉시(30분 이내) 매몰한다(인레이 납형 제작 후 발생할 수 있는 잔류 응력에 의한 변형을 최소화하기 위한 가장 효과적인 조치)의 경우, 왁스 내부에 갇힌 잔류 응력은 시간이 지나면서 풀려 형태를 뒤틀므로, 조각 완료 후 30분 이내에 매몰해야 한다. 부득이할 때는 서늘한 곳에 두어 응력 해방을 늦출 수 있으나, 근본적인 해결책은 즉시 매몰이다. 내부에 축적된 잔류 응력의 해방(납형 보관 도중 눈에 띄는 외력이 없음에도 불구하고 형태가 뒤틀리는 가장 주된 내부적 원인)의 경우, 조작 중 눌리거나 늘어난 왁스 분자가 원래 위치로 되돌아가려는 응력 해방(Stress relaxation)이 원인이다. 보관 온도가 높을수록 빠르게 진행되므로, 납형은 조각 직후 매몰하고 부득이하면 서늘한 곳에 두어야 한다. 작업 모형에 부착할 수 있도록 점착성이 있다(가철성 국소의치 금속구조물의 납형 제작에 사용하는 주조용 왁스의 특성)의 경우, 주조용 왁스(Casting wax)는 국소의치 금속구조물처럼 넓은 납형을 만드는 시트(Sheet)·레디폼 형태의 왁스이다. 내화모형에 밀착시켜야 하므로 점착성을 가지며, 연화 후에도 형태가 무너지지 않을 만큼의 강도가 요구된다('22·'24 기출).

세레진(Ceresin)은 오조케라이트를 정제한 석유계 왁스로, 파라핀과 성질이 유사해 대체재로 쓰인다. 파라핀보다 융점이 높아 왁스의 흐름성을 낮추는 역할도 하며, 밀납이나 카나우바 왁스와는 원료 계통이 다르다. 가철성 국소의치 금속구조물 전체 납형 형성(형태용 왁스 중 주조용 왁스가 임상에서 사용되는 주된 용도)의 경우, 주조용 왁스(Casting wax)의 핵심 용도는 가철성 국소의치의 금속구조물 전체 납형을 제작하는 것이다. 시트(Sheet) 형태나 기성 선(Preformed wire) 형태로 공급되어 대형 보철물의 일정한 두께를 형성하는 데 최적화되어 있다. 스티키 왁스(Sticky wax)는 가열하면 강한 점착성을 보이고 실온에서는 딱딱하게 굳어 부서지는 이중 성질을 가진다. 파손된 의치 조각을 임시 고정하거나 납착 전 부품을 붙일 때 쓰며, 수축률이 커서 두껍게 바르지 않는다('23·'24 기출).

납착(Soldering)이란 두 금속 조각을 납착금(Solder)으로 연결하는 작업이다. 이때 금속 조각들의 위치를 정확히 고정해야 하는데, 이 임시 고정(가착)에 스티키 왁스를 사용한다. 유틸리티 왁스(Utility wax)는 '만능 보조 왁스'라는 이름처럼 전체 치과용 왁스 중에서 연성과 유동성이 가장 높다. 실온에서도 잘 휘어지고 약한 접착성이 있어, 총의치 인상체를 박싱(Boxing)하는 과정에서 박싱 왁스와 함께 사용되는 등 다양한 보조 작업에 활용된다('24 기출).

• 세레진 (Ceresin): 세레진(Ceresin)은 오조케라이트를 정제한 석유계 왁스로, 파라핀과 성질이 유사해 대체재로 쓰인다. 파라핀보다 융점이 높아 왁스의 흐름성을 낮추는 역할도 하며, 밀납이나 카나우바 왁스와는 원료 계통이 다르다('24 기출).
• 가철성 국소의치 금속구조물 전체 납형 형성: 주조용 왁스(Casting wax)의 핵심 용도는 가철성 국소의치의 금속구조물 전체 납형을 제작하는 것이다. 시트(Sheet) 형태나 기성 선(Preformed wire) 형태로 공급되어 대형 보철물의 일정한 두께를 형성하는 데 최적화되어 있다('23·'24 기출).
• 스티키 왁스 (Sticky wax): 스티키 왁스(Sticky wax)는 가열하면 강한 점착성을 보이고 실온에서는 딱딱하게 굳어 부서지는 이중 성질을 가진다. 파손된 의치 조각을 임시 고정하거나 납착 전 부품을 붙일 때 쓰며, 수축률이 커서 두껍게 바르지 않는다('24 기출).
• 스티키 왁스 (Sticky wax): 납착(Soldering)이란 두 금속 조각을 납착금(Solder)으로 연결하는 작업이다. 이때 금속 조각들의 위치를 정확히 고정해야 하는데, 이 임시 고정(가착)에 스티키 왁스를 사용한다('23·'24 기출).
• 유틸리티 왁스 (Utility wax): 유틸리티 왁스(Utility wax)는 '만능 보조 왁스'라는 이름처럼 전체 치과용 왁스 중에서 연성과 유동성이 가장 높다. 실온에서도 잘 휘어지고 약한 접착성이 있어, 총의치 인상체를 박싱(Boxing)하는 과정에서 박싱 왁스와 함께 사용되는 등 다양한 보조 작업에 활용된다('24 기출).

치과용 석고 모형재 3종(A ~ C)의 결정 입자 구조 및 혼수비 비교

보통석고(A, β-반수석고), 경석고(B, α1-반수석고), 초경석고(C, α2-반수석고)는 모두 화학식이 (CaSO4)2·H2O로 동일하지만 제조 소성 방식에 따라 결정의 치밀도가 다르다. A → B → C로 갈수록 입자가 치밀·규칙적이 되어 혼합에 필요한 물의 양(혼수비 W/P: 약 0.50 → 0.30 → 0.23)이 감소하고, 기공률이 줄어 압축강도와 마모저항성이 크게 향상된다.

석고 혼합 시 혼수비(W/P)가 증가(물 과잉)하면 단위 부피당 결정핵 수가 줄어들어 경화 시간이 길어지고, 경화 후 잉여 수분이 증발한 자리에 미세 기공이 남아 압축강도와 표면 경도가 급격히 떨어진다('23·'24 기출).

핵심 확인 · 결정 입자가 치밀하고 규칙적이 되어 혼수비(W/P ratio)가 감소하고 경화 후 압축강도와 경도가 증가한다 / 경화 시간이 단축되고 경화팽창이 증가한다

마이메르시 제작 · 3D 아틀라스 및 임상 실사 가이드

핵심 정리 · 조각 완료 후 즉시(30분 이내) 매몰한다 = 인레이 납형 제작 후 발생할 수 있는 잔류 응력에 의한 변형을 최소화하기 위한 가장 효과적인 조치 / 내부에 축적된 잔류 응력의 해방 = 납형 보관 도중 눈에 띄는 외력이 없음에도 불구하고 형태가 뒤틀리는 가장 주된 내부적 원인 / 작업 모형에 부착할 수 있도록 점착성이 있다 = 가철성 국소의치 금속구조물의 납형 제작에 사용하는 주조용 왁스의 특성.

스티키 왁스(Sticky wax)의 주성분은 밀랍(Beeswax)이며, 여기에 로진(Rosin, 송진)을 첨가하여 강력한 점착성을 부여한다. 송진은 액상일 때 금속이나 석고 표면에 강하게 달라붙게 하고, 냉각되면 딱딱하게 고정되도록 돕는 핵심 성분이다. 스티키 왁스(Sticky wax)는 가열 시 강한 접착력이 있어 파절된 보철물 파편을 원래 위치에 임시 고정하는 데 사용된다. 고정 후 자가중합 레진 등으로 최종 수리를 진행한다. 치형의 경계부 등을 명확하게 식별하기 위해(치과용 인레이 왁스의 색상이 치형 또는 모형의 석고 색과 대조되어야 하는 가장 주된 이유)의 경우, 인레이 왁스는 치형(Die)과 색상이 대조되어야 정밀한 경계부(Margin), 축벽, 교합면 등의 해부학적 구조를 명확하게 식별하면서 조각할 수 있다. 이는 적합도(Fit)가 우수한 보철물 제작을 위한 기본 조건이다('23·'24 기출).

인레이 왁스는 현존하는 치과 재료 중 열팽창 계수가 가장 큰 재료 중 하나이다. 구강 온도(37℃)에서 실온(25℃)까지 12℃ 하강 시 약 0.35% 정도의 선수축이 일어나며, 이는 납형(Wax pattern) 정밀도 유지에 큰 영향을 미친다. 주조체의 표면 활택성 확보(납형 채득 후 왁스의 표면을 매끄럽게 활택하는 가장 주된 이유)의 경우, 납형의 표면 상태는 그대로 주조체의 표면 상태로 복제된다. 따라서 납형 표면을 매끄럽게 활택해야 주조 후 매끄러운 표면의 주조체를 얻을 수 있어 연마 시간 단축과 완성도 향상에 기여한다. 아이보리 왁스(Ivory wax)는 상아색(Ivory)을 띠며, 치아 형태와 유사한 외형의 납형 제작에 사용되어 레진 또는 도재 재킷 크라운(Jacket crown)의 납형 형성에 적합하다. 치아 색과 대조가 쉬워 형태 조각이 용이하다('24 기출).

용융 → 발화 → 기화(주조 전 매몰된 납형을 소환할 때 왁스에 일어나는 물리·화학적 변화의 순서)의 경우, 소환 과정에서 왁스는 가열 순서에 따라 ①용융(Melting, 고체→액체) → ②발화(Ignition, 연소 시작) → ③기화(Vaporization, 기체화)되며 매몰재 주형 내에서 완전히 소실된다. 이 과정이 완전해야 주조체 내부에 탄소 오염(Carbon contamination)이 남지 않는다. 파라핀 왁스 (Paraffin Wax)(치과용 인레이 왁스의 주성분 중 융해 범위가 가장 낮고, 열팽창 계수가 커서 냉각 시 납형 변형의 주된 원인이 되는 성분)의 경우, 파라핀(Paraffin)은 치과용 왁스의 약 40~60%를 차지하는 기재(Base)이지만, 온도 변화에 따른 부피 변화가 매우 커서 단독으로 사용하기에는 치수 안정성이 부족하다. 현존하는 치과 재료 중 온도 변화에 따른 열팽창(치과용 왁스가 가진 일반적인 물리적 및 열적 특성)의 경우, 왁스는 온도 변화에 매우 민감하며, 전체 치과 재료 중 열팽창 및 열수축 계수가 가장 크다('22·'24 기출).

• 0.35%: 인레이 왁스는 현존하는 치과 재료 중 열팽창 계수가 가장 큰 재료 중 하나이다. 구강 온도(37℃)에서 실온(25℃)까지 12℃ 하강 시 약 0.35% 정도의 선수축이 일어나며, 이는 납형(Wax pattern) 정밀도 유지에 큰 영향을 미친다('24 기출).
• 주조체의 표면 활택성 확보: 납형의 표면 상태는 그대로 주조체의 표면 상태로 복제된다. 따라서 납형 표면을 매끄럽게 활택해야 주조 후 매끄러운 표면의 주조체를 얻을 수 있어 연마 시간 단축과 완성도 향상에 기여한다('23·'24 기출).
• 아이보리 왁스 (Ivory wax): 아이보리 왁스(Ivory wax)는 상아색(Ivory)을 띠며, 치아 형태와 유사한 외형의 납형 제작에 사용되어 레진 또는 도재 재킷 크라운(Jacket crown)의 납형 형성에 적합하다. 치아 색과 대조가 쉬워 형태 조각이 용이하다('24 기출).
• 용융 → 발화 → 기화: 소환 과정에서 왁스는 가열 순서에 따라 ①용융(Melting, 고체→액체) → ②발화(Ignition, 연소 시작) → ③기화(Vaporization, 기체화)되며 매몰재 주형 내에서 완전히 소실된다. 이 과정이 완전해야 주조체 내부에 탄소 오염(Carbon contamination)이 남지 않는다('23·'24 기출).
• 파라핀 왁스 (Paraffin Wax): 파라핀(Paraffin)은 치과용 왁스의 약 40~60%를 차지하는 기재(Base)이지만, 온도 변화에 따른 부피 변화가 매우 커서 단독으로 사용하기에는 치수 안정성이 부족하다('24 기출).
• 현존하는 치과 재료 중 온도 변화에 따른 열팽창: 왁스는 온도 변화에 매우 민감하며, 전체 치과 재료 중 열팽창 및 열수축 계수가 가장 크다('23·'24 기출).

핵심 정리 · 밀랍 = 치과용 왁스 중 스티키 왁스의 주성분 / 스티키 왁스 = 파절된 총의치 의치상을 수리하기 위해 임시로 고정하기에 적합한 재료 / 치형의 경계부 등을 명확하게 식별하기 위해 = 치과용 인레이 왁스의 색상이 치형 또는 모형의 석고 색과 대조되어야 하는 가장 주된 이유.
