2. 치과용 인상재 (비탄성·탄성 인상재) '22 · '23 · '24
2. 치과용 인상재 (비탄성·탄성 인상재) 단원에서는 치수 안정성 (Dimensional stability), 산화아연 유지놀은 경화 후 탄성이 없는 비탄성 재료이다, 아가 (Agar)의 핵심 정의와 기공 공정 기준, 그리고 국가고시 빈출 감별 지표를 체계적으로 정리한다.
1. 핵심 개념과 기본 원리 '23 · '24
인상재는 구강에서 빼낸 뒤 석고를 주입할 때까지 변형 없이 형태를 유지해야 하므로 치수 안정성이 가장 중요하다. 아무리 미세 재현성이 뛰어나도 보관 중 수축하거나 팽창하면 보철물의 적합도가 그대로 무너지기 때문이다. 산화아연 유지놀은 경화 후 탄성이 없는 비탄성 재료이다(인상재의 분류 및 재료적 특성)의 경우, 산화아연 유지놀(ZOE)과 인상용 석고, 콤파운드는 경화 후 딱딱하게 굳는 비탄성(Inelastic) 인상재이다. 언더컷에서 빼내면 부러지므로 무치악에만 쓰며, 알지네이트·아가·고무 인상재가 탄성 인상재에 해당한다. 아가(Agar)는 가열하면 졸(Sol), 냉각하면 겔(Gel)로 되돌아가는 물리적 가역성 수교질이다. 화학 반응으로 굳어 되돌릴 수 없는 알지네이트(비가역성)와 대비되며, 실리콘 계열 고무 인상재는 수교질에 속하지 않는다('24 기출).
산화아연 유지놀(ZOE, Zinc Oxide Eugenol)은 산화아연 분말과 유지놀이 만나 킬레이트를 이루는 화학 반응으로 경화하며, 굳은 뒤 탄성이 없어 언더컷에서 빼면 부러지는 대표적 비탄성 인상재이다. 흐름성이 좋아 무치악 최종 인상이나 이장용으로 쓰였고, 아가·알지네이트·폴리에테르·폴리설파이드는 모두 탄성 인상재라 언더컷을 넘어 회복된다. 알지네이트는 알긴산나트륨과 황산칼슘의 화학 반응으로 굳어, 열을 가해도 다시 졸로 돌아가지 않는 비가역성 수교질이다. 온도에 따라 졸과 겔을 오가는 아가(가역성)와 구분되는 것이 출제의 핵심 지점이다. 혼수비의 증가(알지네이트의 경화 시간을 늦추어 조작 시간을 길게 확보할 수 있는 방법)의 경우, 혼수비(W/P ratio)를 높이거나 찬물(약 18~20℃)을 쓰면 화학 반응이 느려져 경화가 지연된다. 반대로 더운물과 혼합 시간 연장은 경화를 촉진하며, 혼수비를 지나치게 높이면 강도와 미세 재현성이 함께 떨어진다('22·'24 기출).
취급 및 조작이 간편하고 경제적이다(치과 임상에서 알지네이트 인상재가 가장 널리 사용되는 주된 장점)의 경우, 알지네이트는 값이 싸고 다루기 쉬워 진단 모형과 대합치 인상에 가장 널리 쓰인다. 다만 정밀도와 치수 안정성은 고무 인상재보다 떨어져 오래 두면 물이 빠지거나 흡수돼 모양이 변한다. 겔 표면으로 물이 배어 나오는 이액 현상(Syneresis)이 일어나 인상체가 수축한다. 반대로 물에 담그면 물을 빨아들여 팽창하는 흡수 현상(Imbibition)이 생기므로, 둘 다 막으려면 100% 습도에 보관하고 즉시 석고를 부어야 한다('23·'24 기출).
| 분류 | 핵심 개념 · 구조 | 출제 기준 및 조건 | 핵심 기전 및 시험 변별 포인트 |
|---|---|---|---|
| 핵심 원리 | 치수 안정성 (Dimensional stability) | 정밀한 보철물 제작을 위해 인상재가 갖추어야 할 가장 중요한 물리적 성질 | 인상재는 구강에서 빼낸 뒤 석고를 주입할 때까지 변형 없이 형태를 유지해야 하므로 치수 안정성이 가장 중요하다('24 기출) |
| 핵심 원리 | 산화아연 유지놀은 경화 후 탄성이 없는 비탄성 재료이다 | 인상재의 분류 및 재료적 특성 | 산화아연 유지놀(ZOE)과 인상용 석고, 콤파운드는 경화 후 딱딱하게 굳는 비탄성(Inelastic) 인상재이다('23 기출) |
| 핵심 원리 | 아가 (Agar) | 온도 변화에 따라 졸과 겔 상태가 반복적으로 변하는 가역성 수교질 인상재 | 아가(Agar)는 가열하면 졸(Sol), 냉각하면 겔(Gel)로 되돌아가는 물리적 가역성 수교질이다('24 기출) |
| 핵심 원리 | 산화아연 유지놀 (ZOE) | 화학적 반응에 의해 경화되며, 경화 후 언더컷 부위에서 탄성을 발휘하지 못하는 비탄성 인상재 | 산화아연 유지놀(ZOE, Zinc Oxide Eugenol)은 산화아연 분말과 유지놀이 만나 킬레이트를 이루는 화학 반응으로 경화하며, 굳은 뒤 탄성이 없어 언더컷에서 빼면 부러지는 대표적 비탄성 인상재이다('23 기출) |
| 핵심 원리 | 알지네이트 (Alginate) | 화학 반응을 통해 경화되며, 한 번 겔화 되면 다시 졸로 되돌릴 수 없는 비가역성 수교질 인상재 | 알지네이트는 알긴산나트륨과 황산칼슘의 화학 반응으로 굳어, 열을 가해도 다시 졸로 돌아가지 않는 비가역성 수교질이다('24 기출) |
| 핵심 원리 | 혼수비의 증가 | 알지네이트의 경화 시간을 늦추어 조작 시간을 길게 확보할 수 있는 방법 | 혼수비(W/P ratio)를 높이거나 찬물(약 18~20℃)을 쓰면 화학 반응이 느려져 경화가 지연된다('23 기출) |
| 핵심 원리 | 취급 및 조작이 간편하고 경제적이다 | 치과 임상에서 알지네이트 인상재가 가장 널리 사용되는 주된 장점 | 알지네이트는 값이 싸고 다루기 쉬워 진단 모형과 대합치 인상에 가장 널리 쓰인다('24 기출) |
- 산화아연 유지놀 (ZOE): 산화아연 유지놀(ZOE, Zinc Oxide Eugenol)은 산화아연 분말과 유지놀이 만나 킬레이트를 이루는 화학 반응으로 경화하며, 굳은 뒤 탄성이 없어 언더컷에서 빼면 부러지는 대표적 비탄성 인상재이다. 흐름성이 좋아 무치악 최종 인상이나 이장용으로 쓰였고, 아가·알지네이트·폴리에테르·폴리설파이드는 모두 탄성 인상재라 언더컷을 넘어 회복된다('24 기출).
- 알지네이트 (Alginate): 알지네이트는 알긴산나트륨과 황산칼슘의 화학 반응으로 굳어, 열을 가해도 다시 졸로 돌아가지 않는 비가역성 수교질이다. 온도에 따라 졸과 겔을 오가는 아가(가역성)와 구분되는 것이 출제의 핵심 지점이다('23·'24 기출).
- 혼수비의 증가: 혼수비(W/P ratio)를 높이거나 찬물(약 18~20℃)을 쓰면 화학 반응이 느려져 경화가 지연된다. 반대로 더운물과 혼합 시간 연장은 경화를 촉진하며, 혼수비를 지나치게 높이면 강도와 미세 재현성이 함께 떨어진다('24 기출).
- 취급 및 조작이 간편하고 경제적이다: 알지네이트는 값이 싸고 다루기 쉬워 진단 모형과 대합치 인상에 가장 널리 쓰인다. 다만 정밀도와 치수 안정성은 고무 인상재보다 떨어져 오래 두면 물이 빠지거나 흡수돼 모양이 변한다('23·'24 기출).
- 이액 현상 (Syneresis): 겔 표면으로 물이 배어 나오는 이액 현상(Syneresis)이 일어나 인상체가 수축한다. 반대로 물에 담그면 물을 빨아들여 팽창하는 흡수 현상(Imbibition)이 생기므로, 둘 다 막으려면 100% 습도에 보관하고 즉시 석고를 부어야 한다('24 기출).
인상재는 구강에서 빼낸 뒤 석고를 주입할 때까지 변형 없이 형태를 유지해야 하므로 치수 안정성이 가장 중요하다. 아무리 미세 재현성이 뛰어나도 보관 중 수축하거나 팽창하면 보철물의 적합도가 그대로 무너지기 때문이다.
산화아연 유지놀(ZOE)과 인상용 석고, 콤파운드는 경화 후 딱딱하게 굳는 비탄성(Inelastic) 인상재이다. 언더컷에서 빼내면 부러지므로 무치악에만 쓰며, 알지네이트·아가·고무 인상재가 탄성 인상재에 해당한다.
아가(Agar)는 가열하면 졸(Sol), 냉각하면 겔(Gel)로 되돌아가는 물리적 가역성 수교질이다. 화학 반응으로 굳어 되돌릴 수 없는 알지네이트(비가역성)와 대비되며, 실리콘 계열 고무 인상재는 수교질에 속하지 않는다.

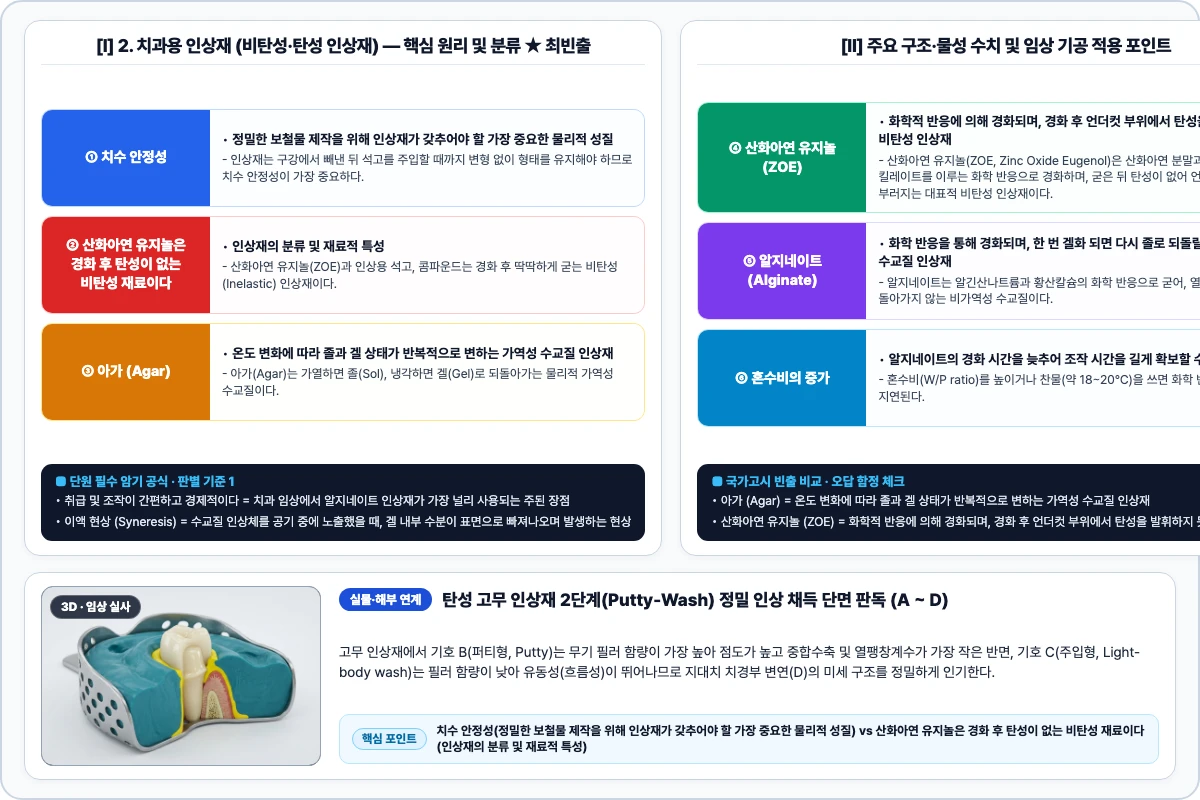

마이메르시 제작 · 국시 핵심 기전 도해
핵심 정리 · 치수 안정성 (Dimensional stability) = 정밀한 보철물 제작을 위해 인상재가 갖추어야 할 가장 중요한 물리적 성질 / 산화아연 유지놀은 경화 후 탄성이 없는 비탄성 재료이다 = 인상재의 분류 및 재료적 특성 / 아가 (Agar) = 온도 변화에 따라 졸과 겔 상태가 반복적으로 변하는 가역성 수교질 인상재.
2. 주요 구조·물성 및 공정 기준 '23 · '24
100% 상대 습도 환경에 보관(가역성 수교질인 아가 인상체의 수분 평형을 유지하기 위한 보관 방법)의 경우, 아가도 수교질이므로 증발에 의한 이액과 흡수에 의한 팽창을 모두 막아야 한다. 젖은 거즈로 감싸 100% 상대 습도를 유지하는 것이 표준이며, 물속에 담그거나 건조한 곳에 두면 어느 쪽이든 변형이 생길다. 붕사는 아가 인상재에서 겔의 강도를 높여 주는 성분이다. 규조토는 강도 보강용 충전재, 황산칼륨은 석고 표면의 경화를 돕는 성분, 글리세린은 가소제로 각각 역할이 다르다. 석고 모형의 표면 경도 및 정밀도 향상(아가 인상재를 석고 주입 전 2% 황산칼륨 용액에 담갔을 때 기대할 수 있는 주된 효과)의 경우, 황산칼륨(Potassium sulfate) 용액은 아가 인상재 내에 함유된 붕사(Borax)가 석고의 경화를 방해하는 것을 중화시켜, 석고 모형 표면이 푸석해지지 않고 단단하게 굳도록 돕는 '고정액(Fixer)' 역할을 한다. 결과적으로 모형 표면을 더 매끄럽고 정밀하게 만들어준다('22·'24 기출).
폴리설파이드(Polysulfide)는 축합 중합 반응 시 부산물로 물을 생성하며, 이 수분이 증발하면서 시간이 경과함에 따라 인상체의 수축이 일어난다. 축합중합형 실리콘은 중합 반응 시 생성되는 부산물인 에틸 알코올이 증발하면서 체적이 수축되는 성질이 있으므로, 변형 방지를 위해 가급적 빨리 석고를 주입해야 한다. 부가중합형 실리콘(중합 반응 시 부산물이 생성되지 않아 시간 경과에 따른 체적 변화가 거의 없는 고무 인상재)의 경우, 부가형 실리콘(PVS, Polyvinyl siloxane)은 부산물 발생 없는 가교 결합을 하므로 치수 안정성이 인상재 중 가장 우수하다. 중합 수축률이 약 0.05%로 매우 낮고 찢김 강도(Tear strength)가 우수하여 임플란트 및 고정성 보철 정밀 인상에 필수적으로 사용된다('23·'24 기출).
중합 부산물인 에틸 알코올의 증발(축합중합형 실리콘 인상재의 치수 안정성을 저하시키는 결정적인 화학적 원인)의 경우, 축합중합형 실리콘은 굳으면서 에틸 알코올이 부산물로 생기고, 이것이 날아가며 인상체가 수축해 치수 안정성이 떨어진다. 부가중합형은 부산물이 거의 없어 안정성이 훨씬 좋다. 수분 함량이 높은 알지네이트는 증발에 의한 수축(Syneresis)과 흡수에 의한 팽창(Imbibition)이 모두 민감하게 일어난다. 부가중합형 실리콘은 부산물이 없어 치수 안정성이 가장 우수하고, 폴리에테르는 친수성이라 습기에 취약하다('24 기출).
| 분류 | 핵심 개념 · 구조 | 출제 기준 및 조건 | 핵심 기전 및 시험 변별 포인트 |
|---|---|---|---|
| 공정·기준 | 100% 상대 습도 환경에 보관 | 가역성 수교질인 아가 인상체의 수분 평형을 유지하기 위한 보관 방법 | 아가도 수교질이므로 증발에 의한 이액과 흡수에 의한 팽창을 모두 막아야 한다('24 기출) |
| 공정·기준 | 붕사 (Borax) | 가역성 수교질의 성분 중 겔의 강도를 높이기 위해 첨가되는 성분 | 붕사는 아가 인상재에서 겔의 강도를 높여 주는 성분이다. 규조토는 강도 보강용 충전재, 황산칼륨은 석고 표면의 경화를 돕는 성분, 글리세린은 가소제로 각각 역할이 다르다('23 기출) |
| 공정·기준 | 석고 모형의 표면 경도 및 정밀도 향상 | 아가 인상재를 석고 주입 전 2% 황산칼륨 용액에 담갔을 때 기대할 수 있는 주된 효과 | 황산칼륨(Potassium sulfate) 용액은 아가 인상재 내에 함유된 붕사(Borax)가 석고의 경화를 방해하는 것을 중화시켜, 석고 모형 표면이 푸석해지지 않고 단단하게 굳도록 돕는 '고정액(Fixer)' 역할을 한다('24 기출) |
| 공정·기준 | 폴리설파이드 (Polysulfide) | 경화 시 축합 중합 반응의 부산물로 물이 생성되어 시간이 지날수록 치수 변화(수축)가 발생하는 고무 인상재 | 폴리설파이드(Polysulfide)는 축합 중합 반응 시 부산물로 물을 생성하며, 이 수분이 증발하면서 시간이 경과함에 따라 인상체의 수축이 일어난다('23 기출) |
| 공정·기준 | 축합중합형 실리콘 (Condensation Silicone) | 경화 반응 중 부산물로 에틸 알코올이 생성 및 증발하여 큰 중합 수축을 보이는 인상재 | 축합중합형 실리콘은 중합 반응 시 생성되는 부산물인 에틸 알코올이 증발하면서 체적이 수축되는 성질이 있으므로, 변형 방지를 위해 가급적 빨리 석고를 주입해야 한다('24 기출) |
| 공정·기준 | 부가중합형 실리콘 | 중합 반응 시 부산물이 생성되지 않아 시간 경과에 따른 체적 변화가 거의 없는 고무 인상재 | 부가형 실리콘(PVS, Polyvinyl siloxane)은 부산물 발생 없는 가교 결합을 하므로 치수 안정성이 인상재 중 가장 우수하다('23 기출) |
| 공정·기준 | 중합 부산물인 에틸 알코올의 증발 | 축합중합형 실리콘 인상재의 치수 안정성을 저하시키는 결정적인 화학적 원인 | 축합중합형 실리콘은 굳으면서 에틸 알코올이 부산물로 생기고, 이것이 날아가며 인상체가 수축해 치수 안정성이 떨어진다. 부가중합형은 부산물이 거의 없어 안정성이 훨씬 좋다('24 기출) |
- 폴리설파이드 (Polysulfide): 폴리설파이드(Polysulfide)는 축합 중합 반응 시 부산물로 물을 생성하며, 이 수분이 증발하면서 시간이 경과함에 따라 인상체의 수축이 일어난다('24 기출).
- 축합중합형 실리콘 (Condensation Silicone): 축합중합형 실리콘은 중합 반응 시 생성되는 부산물인 에틸 알코올이 증발하면서 체적이 수축되는 성질이 있으므로, 변형 방지를 위해 가급적 빨리 석고를 주입해야 한다('23·'24 기출).
- 부가중합형 실리콘: 부가형 실리콘(PVS, Polyvinyl siloxane)은 부산물 발생 없는 가교 결합을 하므로 치수 안정성이 인상재 중 가장 우수하다. 중합 수축률이 약 0.05%로 매우 낮고 찢김 강도(Tear strength)가 우수하여 임플란트 및 고정성 보철 정밀 인상에 필수적으로 사용된다('24 기출).
- 중합 부산물인 에틸 알코올의 증발: 축합중합형 실리콘은 굳으면서 에틸 알코올이 부산물로 생기고, 이것이 날아가며 인상체가 수축해 치수 안정성이 떨어진다. 부가중합형은 부산물이 거의 없어 안정성이 훨씬 좋다('23·'24 기출).
- 알지네이트 (Alginate): 수분 함량이 높은 알지네이트는 증발에 의한 수축(Syneresis)과 흡수에 의한 팽창(Imbibition)이 모두 민감하게 일어난다. 부가중합형 실리콘은 부산물이 없어 치수 안정성이 가장 우수하고, 폴리에테르는 친수성이라 습기에 취약하다('24 기출).

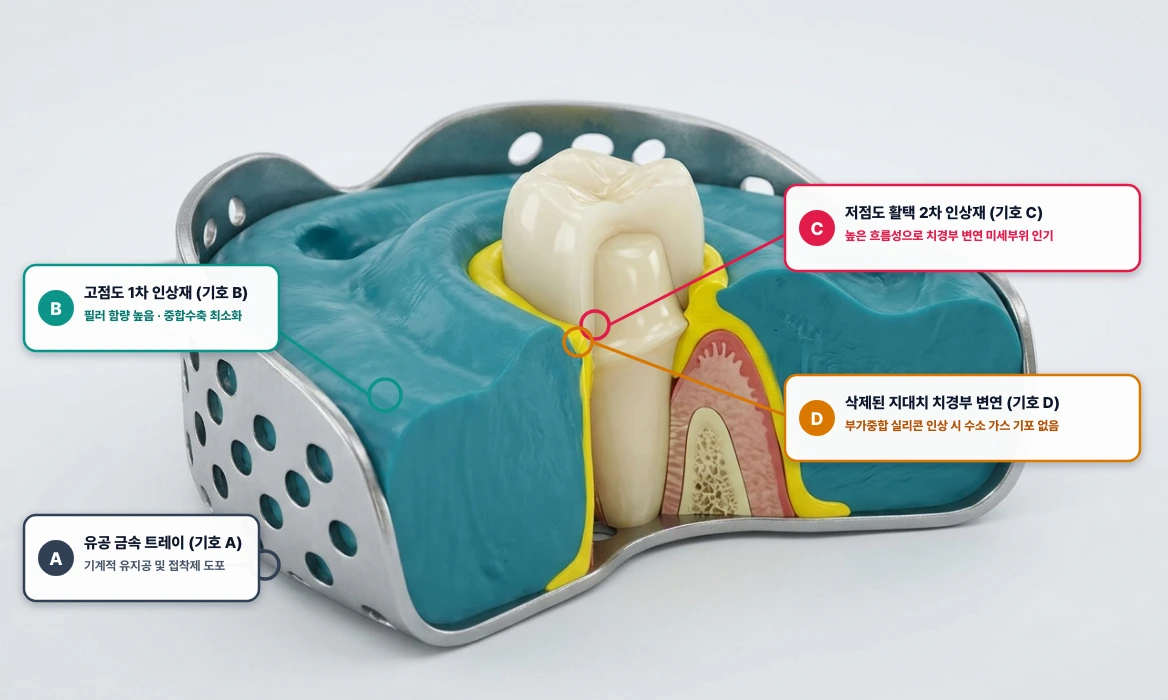

탄성 고무 인상재 2단계(Putty-Wash) 정밀 인상 채득 단면 판독 (A ~ D)
고무 인상재에서 기호 B(퍼티형, Putty)는 무기 필러 함량이 가장 높아 점도가 높고 중합수축 및 열팽창계수가 가장 작은 반면, 기호 C(주입형, Light-body wash)는 필러 함량이 낮아 유동성(흐름성)이 뛰어나므로 지대치 치경부 변연(D)의 미세 구조를 정밀하게 인기한다.
부가중합형 실리콘(PVS)은 부산물이 없어 크기 안정성이 가장 우수하지만, 라텍스 장갑의 황(Sulfur) 화합물이 염화백금산 촉매를 피독시켜 기호 B/C의 경화 불량을 일으키므로 퍼티 혼합 시 라텍스 장갑 착용을 금해야 한다('23·'24 기출).
마이메르시 제작 · 3D 아틀라스 및 임상 실사 가이드
핵심 정리 · 100% 상대 습도 환경에 보관 = 가역성 수교질인 아가 인상체의 수분 평형을 유지하기 위한 보관 방법 / 붕사 (Borax) = 가역성 수교질의 성분 중 겔의 강도를 높이기 위해 첨가되는 성분 / 석고 모형의 표면 경도 및 정밀도 향상 = 아가 인상재를 석고 주입 전 2% 황산칼륨 용액에 담갔을 때 기대할 수 있는 주된 효과.
3. 임상 기공 적용과 국시 빈출 포인트 '23 · '24
가역성 수성교질인 아가(Agar) 인상재는 전체 조성의 약 80~85%가 물(Water)이며, 아가 성분은 약 8~15% 정도로 겔(Gel)의 골격을 형성한다. 인상용 컴파운드(Impression compound)는 열가소성 재료로, 가열 시 연화되고 냉각 시 경화되는 물리적(온도) 변화에 의해 경화된다. 알지네이트, ZOE, 고무인상재는 모두 화학 반응으로 경화된다. 스냅 인상(Snap impression)은 빠른 속도로 탄성 인상재를 짧게 채득하는 방식으로, 조작이 간편하고 경제적이며 적절한 탄성을 가진 알지네이트(Alginate)가 가장 널리 사용된다. 고정성 보철물 제작 전 진단 모형, 대합치 인상, 개인 트레이(Custom tray) 제작을 위한 예비 인상 등에도 표준적으로 쓰인다('23·'24 기출).
인상용 컴파운드는 열가소성 재료로 구강 온도에서 실온까지 냉각될 때 약 0.3~0.4%의 선수축이 발생한다. 이러한 수축 때문에 인상 채득 후 1시간 이내에 가급적 빨리 모형재를 주입해야 정밀도가 유지된다. Type II는 주로 개인 tray 제작에 사용된다(인상용 컴파운드)의 경우, 인상용 컴파운드는 Type I과 Type II로 분류된다. Type I은 유동성이 높아 인상 채득용(예비 인상 등)으로, Type II는 유동성이 낮고 단단하여 주로 개인 트레이(Custom tray) 제작에 사용된다. 미세한 부위 재현을 위해 흐름성이 우수해야 한다(인상용 석고)의 경우, 인상용 석고(Type I)는 무치악 환자의 최종 인상 채득에 사용되는 비탄성 인상재로, 미세한 연조직 부위를 정확히 재현하기 위해 매우 우수한 흐름성(Flow)을 가져야 한다. 대신 경화 후 탄성이 없어 언더컷 부위에는 사용할 수 없다('24 기출).
인상용 컴파운드는 구강 온도에서 실온으로 냉각될 때와 이후 시간 경과에 따라 잔류 응력의 해소(Release of residual stress)로 인한 수축(Shrinkage)이 지속적으로 발생한다. 따라서 정밀도 유지를 위해 가능한 빨리(1시간 이내) 모형을 제작해야 한다. 예비 인상에는 값싸고 다루기 쉬운 알지네이트가 표준으로 쓰인다. 폴리에테르와 산화아연 유지놀은 정밀 인상용이고, 모델링 컴파운드는 개인 트레이의 변연을 다듬을 때 주로 쓴다. 인상재는 구강에서 빼낸 뒤 석고를 주입할 때까지 변형 없이 형태를 유지해야 하므로 치수 안정성이 가장 중요하다('22·'24 기출).
| 분류 | 핵심 개념 · 구조 | 출제 기준 및 조건 | 핵심 기전 및 시험 변별 포인트 |
|---|---|---|---|
| 임상·감별 | 물 | 가역성 수성교질 인상재에 가장 많이 함유된 성분 | 가역성 수성교질인 아가(Agar) 인상재는 전체 조성의 약 80~85%가 물(Water)이며, 아가 성분은 약 8~15% 정도로 겔(Gel)의 골격을 형성한다('24 기출) |
| 임상·감별 | 인상용 컴파운드 | 화학적 반응이 아닌 물리적 반응으로 경화되는 인상 재료 | 인상용 컴파운드(Impression compound)는 열가소성 재료로, 가열 시 연화되고 냉각 시 경화되는 물리적(온도) 변화에 의해 경화된다('23 기출) |
| 임상·감별 | 알지네이트 (Alginate) | 진단용 연구 모형 제작을 위한 스냅 인상에 가장 널리 사용되는 인상재 | 스냅 인상(Snap impression)은 빠른 속도로 탄성 인상재를 짧게 채득하는 방식으로, 조작이 간편하고 경제적이며 적절한 탄성을 가진 알지네이트(Alginate)가 가장 널리 사용된다('24 기출) |
| 임상·감별 | 0.3~0.4% | 인상용 컴파운드가 구강 온도(37℃)에서 실온(23℃)까지 냉각될 때 발생하는 선수축량 | 인상용 컴파운드는 열가소성 재료로 구강 온도에서 실온까지 냉각될 때 약 0('23 기출) |
| 임상·감별 | Type II는 주로 개인 tray 제작에 사용된다 | 인상용 컴파운드 | 인상용 컴파운드는 Type I과 Type II로 분류된다('24 기출) |
| 임상·감별 | 미세한 부위 재현을 위해 흐름성이 우수해야 한다 | 인상용 석고 | 인상용 석고(Type I)는 무치악 환자의 최종 인상 채득에 사용되는 비탄성 인상재로, 미세한 연조직 부위를 정확히 재현하기 위해 매우 우수한 흐름성(Flow)을 가져야 한다('23 기출) |
| 임상·감별 | 수축(Shrinkage) 발생 | 인상용 컴파운드로 인상을 채득한 후 1시간 이내에 모형이나 다이를 제작해야 하는 가장 큰 이유 | 인상용 컴파운드는 구강 온도에서 실온으로 냉각될 때와 이후 시간 경과에 따라 잔류 응력의 해소(Release of residual stress)로 인한 수축(Shrinkage)이 지속적으로 발생한다('24 기출) |
- 0.3~0.4%: 인상용 컴파운드는 열가소성 재료로 구강 온도에서 실온까지 냉각될 때 약 0.3~0.4%의 선수축이 발생한다. 이러한 수축 때문에 인상 채득 후 1시간 이내에 가급적 빨리 모형재를 주입해야 정밀도가 유지된다('24 기출).
- Type II는 주로 개인 tray 제작에 사용된다: 인상용 컴파운드는 Type I과 Type II로 분류된다. Type I은 유동성이 높아 인상 채득용(예비 인상 등)으로, Type II는 유동성이 낮고 단단하여 주로 개인 트레이(Custom tray) 제작에 사용된다('23·'24 기출).
- 미세한 부위 재현을 위해 흐름성이 우수해야 한다: 인상용 석고(Type I)는 무치악 환자의 최종 인상 채득에 사용되는 비탄성 인상재로, 미세한 연조직 부위를 정확히 재현하기 위해 매우 우수한 흐름성(Flow)을 가져야 한다. 대신 경화 후 탄성이 없어 언더컷 부위에는 사용할 수 없다('24 기출).
- 수축(Shrinkage) 발생: 인상용 컴파운드는 구강 온도에서 실온으로 냉각될 때와 이후 시간 경과에 따라 잔류 응력의 해소(Release of residual stress)로 인한 수축(Shrinkage)이 지속적으로 발생한다. 따라서 정밀도 유지를 위해 가능한 빨리(1시간 이내) 모형을 제작해야 한다('23·'24 기출).
- 알지네이트 (Alginate): 예비 인상에는 값싸고 다루기 쉬운 알지네이트가 표준으로 쓰인다. 폴리에테르와 산화아연 유지놀은 정밀 인상용이고, 모델링 컴파운드는 개인 트레이의 변연을 다듬을 때 주로 쓴다('24 기출).
- 치수 안정성: 인상재는 구강에서 빼낸 뒤 석고를 주입할 때까지 변형 없이 형태를 유지해야 하므로 치수 안정성이 가장 중요하다('23·'24 기출).
핵심 정리 · 물 = 가역성 수성교질 인상재에 가장 많이 함유된 성분 / 인상용 컴파운드 = 화학적 반응이 아닌 물리적 반응으로 경화되는 인상 재료 / 알지네이트 (Alginate) = 진단용 연구 모형 제작을 위한 스냅 인상에 가장 널리 사용되는 인상재.
