[4] 전기치료 기기
4 | 전기치료 기기 |
학습포인트 | |
의료용 전기물리의 기본개념과 전기와 물질의 개념, 전기용어와 단위, 전기치료기의 기본구조와 전선, 전극의 특성을 이해하여야 한다. 의용전류가 인체에 미치는 효과를 이해하고 있어야 하며, 신경근의 전기적 특성, 전류의 세 가지 효과, 전기치료의 기본 법칙, 전류밀도와 피부저항 감소방법 등에 대한 이해와 학습이 필요하다. |
중요포인트 | 출제연도 |
전기와 물질의 개념 | 20 23 24 |
전기용어와 단위 | 20 |
전류의 분류 | 20 21 23 26 |
전기치료기의 구조와 전선, 전극 | 22 |
신경근의 전기적 특성 | 20 22 25 |
전류의 효과 | 21 23 |
전기치료의 기본 법칙 | 20 21 |
전류밀도 | 20 |
1. 전기치료 기기
1) 전기치료 기기의 기본구성요소
전원공급 회로 | • 전원을 변압기, 정류기 등을 이용하여 변환 |
발진 회로 | • 파형, 주파수, 강도, 반복주기 등을 치료에 맞게 변형 |
출력 증폭 회로와 환자 회로 | • 전기자극 조절과 전극을 통해 환자에게 전달 |
2) 치료 기기의 구성
(1) 전력원
축전지 | • 전기를 저장하는 도구(건전지) • 화학전지와 물리전지로 나뉨 • 화학전지: 화학적 에너지 → 전기에너지로 변환 • 물리전지: 열, 빛, 방사능 등의 물리적 에너지 → 전기에너지로 변환 |
가정용 전기 | • 110 V 또는 220 V, 60 Hz |
(2) 전원공급 회로
변압기 | • 전자유도작용을 이용하여 교류의 전압 또는 전류를 효율적으로 변환시키는 장치 • 자기적으로 결합된 두 코일에서 기전력은 코일의 횟수에 비례하여 기전력이 유도됨 |
정류기 | • 교류 전류를 직류전류 또는 단상맥동전류로 전환시키는 장치 • 반파 정류기: 양전위 때만 전류 흐름 • 전파 정류기: 음전위를 양전위로 전환 |
여과기 | • 정류기를 거쳐 만들어진 전류를 직류로 변환시키는 장치 |
조정기 | • 전류 또는 전압을 일정하게 고정 |
(3) 발진회로
• 지속적인 반복을 통해 교류진동을 발생시키는 회로
• 발진회로는 주파수, 맥동 기간, 맥동열, 맥동열 주기등의 변화를 통해 여러 형태의 전류를 발생
제1발진기 | • 기본적 주파수, 맥동 기간 등 조절 |
제2발진기 | • 경사증가 및 감소 등 맥동열 강도 변조 |
제3발진기 | • 순환주기 조절 |
(4) 출력증폭 회로와 환자 회로
출력 증폭 회로 | • 운반파의 전류, 전압, 주파수 등을 조절, 증폭하여 환자 회로로 전달 |
환자 회로 | • 출력 증폭기에서 나온 전류는 전극을 통해 환자의 신체에 전달 |
(5) 전선
전기 코드 | • 저전압전류 전송 |
전기 케이블 | • 전도케이블: 고전압 전류 전송(단파투열 치료기) • 동축케이블: 중앙의 절연된 구리선을 관상의 전도체가 둘러싸고 있음, 극초단파 심부투열기, 초음파치료기에 사용 |
(6) 전극 22 23
환자의 치료 부위를 자극하기 위한 도체로 재료 및 형태, 치료기의 종류, 치료 부위, 치료목적, 치료방법 등에 따라서 여러가지 전극이 사용
전극의 종류 | 금속 전극 | • 주석, 납, 강철, 알루미늄, 구리, 은 등 사용 • 금속판전극, 금속굴림전극 등 |
패드 전극 | • 금속 전극판의 한쪽은 부드러운 거즈, 면, 스펀지, 펠트 등을 대고 다른 한쪽은 고무, 비닐, 플라스틱 덮개로 싼 전극 • 부드러운 쪽을 물에 적셔 신체에 접촉시키는 전극 • 전통적 전기자극치료에 많이 사용 | |
탄소 실리콘 전극 | • 실리콘 고무에 작은 탄소분자를 채워 만든 전극 • 전기전도성이 좋고 유연하며 피부자극이 적음 • 경피신경 전기자극, 기능적 전기자극 등 전기자극에 많이 사용 | |
카라야검 전극 | • 카라야나무 추출 검을 알코올과 섞어 고무 등 유연한 판에 발라서 만든 전극 • 젖은 피부에 잘붙는 특성 • 피부 자극증상 거의 없음 | |
일회용 종이 전극 | • 종이에 전도액을 적셔 만든 전극 • 종이 전극은 한 번 쓰고 버리는 일회용(위생적) | |
전극의 적용형태 | 표면 전극 | • 피부 표면에 적용 • 탄소실리콘 전극과 패드 전극 사용 |
피하 전극 | • 매입 전극 • 플래티늄, 이리듐, 강철 등을 절연체에 감싼 모습 • 특수용도의 기능적 전기자극 | |
전극의 모양과 크기 | • 치료 부위, 치료목적, 치료방법, 치료기의 종류에 따라 원형, 정사각형, 직사각형, 긴 직사각형 등 여러가지 전극 | |
MEMORY KEY | 전기치료기의 기본구조와 전선, 전극의 특성을 이해하고, 전류의 분류 등에 대해 중점적으로 학습이 요구된다. |
동작 원리 | • 자기적으로 결합된 두 코일에서 기전력은 코일의 횟수에 비례하여 기전력이 유도됨 |
변압기 전압 | • 전자기적으로 유도된 기전력(기전력은 코일의 횟수에 비례) |
용도 | • 송전계통에서 승압/강압 • 교류전동기의 저전압 기동 • 전기회로의 절연(isolation) • 직류회로에 교류 성분의 중첩 • 낮은 전압을 얻기 위해(조작 전원, 전자기기의 전원) |
유도식 | • V1 / V2 = N1 / N2 (V1: 1차 코일의 전압, V2: 2차 코일의 전압, N1: 1차 코일의 전선수, N2: 2차 코일의 전선수) |
3) 변압기의 원리

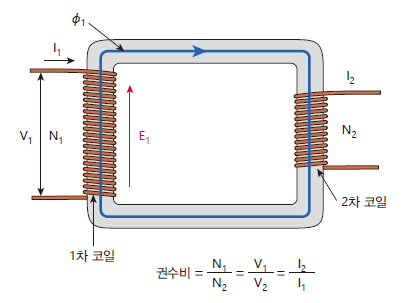

그림 변압기의 원리
