[3] 전류전도의 형태 및 의료용 전류의 분류
3 | 전류전도의 형태 및 의료용 전류의 분류 |
학습포인트 | |
의료용 전기물리의 기본개념과 전기와 물질의 개념, 전기용어와 단위, 전기치료기의 기본구조와 전선, 전극의 특성을 이해하여야 한다. 의용전류가 인체에 미치는 효과를 이해하고 있어야 하며, 신경근의 전기적 특성, 전류의 세 가지 효과, 전기치료의 기본 법칙, 전류밀도와 피부저항 감소방법 등에 대한 이해와 학습이 필요하다. |
중요포인트 | 출제연도 |
전기와 물질의 개념 | 20 23 24 |
전기용어와 단위 | 20 |
전류의 분류 | 20 21 23 26 |
전기치료기의 구조와 전선, 전극 | 22 |
신경근의 전기적 특성 | 20 22 25 |
전류의 효과 | 21 23 |
전기치료의 기본 법칙 | 20 21 |
전류밀도 | 20 |
1. 전류전도의 형태
전도전류 | • 전기에너지인 전하가 도체를 따라 흐르는 전류 – 고체금속의 도체에서는 자유 전자가 많아 전도가 잘됨 |
대류전류 | • 실제 전자가 빛의 속도로 이용하는 것 • 전해액 또는 공간적으로 분포되어 있는 대전된 입자의 이동에 의한 전류 |
이온화전류 | • 기체를 방사선으로 이온화하여 만든 이온이 전기장의 작용을 받아 일으키는 전류 • 액체, 플라즈마에서와 같은 이온의 흐름에 의한 전류 |
변위전류 | • 진공 또는 유전체 내에 흐르는 전류로써 자석을 발생시키는 전류 • 복사열이 이동해가는 방법과 유사 • 유전체(진동, 공기, 기타 절연체 등)를 전하가 이동하는 현상 |
2. 의료용 전류의 분류
1) 직류전류(평류전류: direct current, DC), 갈바니전류(galvanic current, GC) 23 24 25
• 전자의 흐름이 변하지 않고 계속 한 방향으로 흐르며 전류의 크기도 항상 일정한 전류
• 1초 이상 크기와 방향이 변하지 않고 일정하게 흐르는 전류
연속 직류전류 | • 크기와 방향이 변하지 않고 일정하게 흐르는 전류 • 화학적 효과가 가장 큰 전류 • 직류 통전치료(전류의 극성에 따른 효과를 이용), 이온도입법에 사용 |
단속 직류전류 | • 시간에 따른 통전, 비통전을 통해 전류 크기가 증가와 감소되는 전류(역학적 효과) • 마비나 약화로 인한 근육의 자극이나 진단에 이용 • 1초 이상 직류전류를 통전 후, 1초 이상 단속 |
치료 | • 이온도입 치료 • 평류통전 치료 • 단속 평류 치료 • 전기자극 치료 • 전기 분해 |

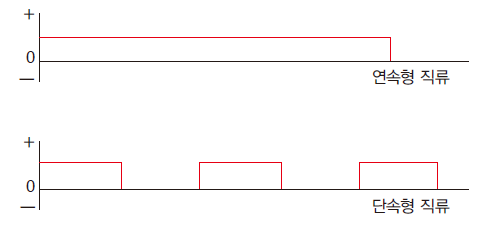

그림 직류
2) 교류(alternating current, AC)
• 전자의 흐르는 방향과 전류의 크기가 일정한 주기에 따라 연속적으로 바뀌는 전류
• 단위: Hz = cps(cycle per second)
대칭 교류전류 | • 전자의 흐르는 방향과 전류의 크기가 일정한 주기에 따라 연속적으로 바뀌는 전류 • 정현파 전류(sinusoidal current) |
비대칭 교류전류 | • 시간에 따라 방향과 크기가 비대칭적으로 변하는 전류 • 감응전류(faradic current) – 자극시간이 1 msec로 고정 – 정상 신경근육계의 자극이나 전기진단 사용 |
격동전류 | • 전류의 강도가 급격하게 변하는 전류 – 통증 치유나 마사지 등에 사용 |
저주파 (1~1,000 Hz) | • 근재교육을 위한 전기치료에 사용 • 정현파, 감응전류 |
중주파 (1,000~10만 Hz) | • 피부 저항이 저주파보다 낮음: 통증 조절에 이용 – 간섭전류: 4,000~4,500 Hz – 러시안 전류: 2,500 Hz |
고주파 (10만 Hz 이상) | • 심부 투열 치료(장파, 단파, 극초단파) – 장파: 약 3~30 MHz – 단파: 약 10~100 MHz – 극초단파: 약 300~3,000 MHz |

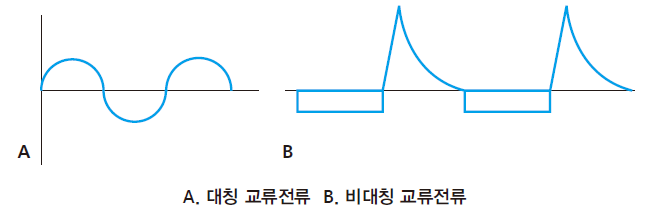

그림 대칭 교류와 비대칭 교류
3) 맥동전류(pulsed current) 26
한 방향으로 흐르지만 크기(진폭)가 주기적으로 변동하는 전류로, 맥박이 뛰는 것처럼 맥동(맥박처럼 뛰는 모양)하는 것이 특징
파의 형태 | • 직류(DC)에 교류(AC) 성분이 겹쳐진 형태와 유사 • 각 맥동은 하나 이상의 위상을 가지고 있음 • 단위 시간(1 sec) 내에서 단속시간이 있음 • 위상이 하나: 단상 맥동전류, 위상이 두 개: 이상 맥동전류 |
단위 | • pps(pulse per second) |

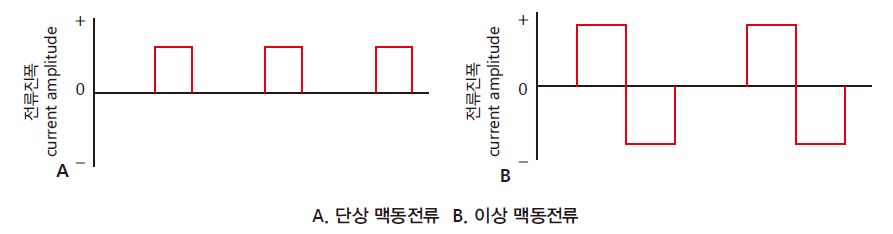

그림 맥동전류
TIP |
맥동전류 한 방향으로 흐르지만 크기(진폭)가 주기적으로 변동하는 전류로, 맥박이 뛰는 것처럼 맥동(맥박처럼 뛰는 모양)하는 것이 특징 |
4) 흐르는 방향에 따른 분류
직류 | 연속 직류전류 | 의용직류치료, 이온도입치료 |
단속 직류전류 | 탈신경근 전기자극치료, 전기진단 | |
교류 | 정현파전류(sinusoidal current) | 대칭적, 역학적 효과 |
감응전류(faradic current) | 비대칭적, 정상 신경 근육 자극 및 진단 | |
격동전류(surging current) | 강약 반복, 통증 및 마사지 |
5) 주파수에 의한 분류
저주파 (1,000 Hz 이하) | • 신경이나 근육의 전기적 자극에 이용: 역학적 효과 • 정현파 전류, 감응전류, 격동전류 • 경피신경 자극(TENS) • 고전압 맥동전류 자극(HVPC) • 은침자극(SSP) • 미세전류 치료(MC) • 근육 전기자극(EMS) • 신경근 전기자극(NMES) • 기능적 전기자극(FES) • 역동전류(diadynamic current) | |
중주파 (1,000~100,000 Hz) | 간섭전류 (4,000~4,500 Hz) | • 전류를 간섭시켜 역학적 효과발생(1~100 bps) • 감각이 부드러움 • 마사지 효과 |
러시안 전류(2,500 Hz) | • 전류를 단속시켜 역학적 효과 발생 | |
고주파 (100,000 Hz 이상) | • 심부 조직(근육)의 열 발생이 목적: 심부 투열 | |
장파(long wave) | • 1~30 MHz, 파장(0~100 nm) – 사용하지 않음 | |
단파(short wave) | • 10~100 MHz | |
초단파(ultra short wave) | • 30~300 MHz – 사용하지 않음 | |
극초단파(micro wave) | • 300~3,000 MHz | |
초음파(ultrasound) | • 1, 3 MHz | |
6) 전압 또는 전류의 크기에 의한 분류
전압 | 저압 전류(low tension current) | • 전압 100 V 이하 |
고압 전류(high tension current) | • 전압이 100 V 이상 • 고주파 전류나 정전기 | |
전류 | 저전류(low amperage current) | • 몇 십 mA(1~30 mA) |
고전류(high amperage current) | • 몇 백 mA 이상(500~2,000 mA) | |
미세전류(micro amperage current) | • 1 mA(1,000 μA) 이하 |
7) 전류의 특성에 따른 생리적 효과 24
직(평)류 | • 화학적 효과, 약간의 열 효과(직류 통전 치료) | |
교류 | 저주파 | • 역학적 효과(전기자극치료, 경피신경자극치료) |
중주파 | • 역학적 효과, 동통 완화 효과, massage 효과(간섭파) | |
고주파 | • 열 효과(심부투열 치료) | |
8) 치료목적에 따른 분류
통증 완화 목적 | • 경피신경 자극(TENS) • 간섭파 전류(ICT) • 고전압 맥동전류자극(HVPC) • 은침자극(SSP) • 미세전류 치료(MC) | |
근력증진 목적 | 탈신경근 | • 근육 전기자극(EMS) • 기능적 전기자극(FES) • 간섭전류자극(IFC) • 단속직류전류(IDC) • 느린정현파전류(SSC) • 지수함수점증파 |
신경지배근 | • 신경근 전기자극(NMES) • 러시안 전류자극(RC) • 고전압 맥동전류자극(HVPC) | |
조직치유 목적 | • 저강도 직류전류 자극(LIDS) • 고전압 맥동전류 자극(HVPC) • 미세전류치료(MC) | |
