[1] 고주파의 파장과 주파수, 의료용 고주파의 분류, 열 발생 기전
1 | 고주파의 파장과 주파수, 의료용 고주파의 분류, 열 발생 기전 |
학습포인트 |
고주파 심부투열 치료와 초음파 치료의 특성과 치료방법을 이해하고 있어야 하며, 고주파 심부투열 치료의 열 발생 원리, 단파 심부투열 치료의 전계법, 극초단파의 생성 및 적용방법, 초음파 치료 등에 대한 학습이 필요하다. |
중요포인트 | 출제연도 |
고주파 심부투열 치료의 열 발생 원리 | 23 |
단파 심부투열 치료의 원리 및 전계법 | 20 21 22 24 |
극초단파의 생성 및 적용방법 | 22 23 |
초음파 치료 | 20 21 22 24 25 |
1. 고주파의 파장과 주파수
고주파 | 파장(m) | 주파수(MHz) |
Long wave | 300~22 | 1, 3 |
Short wave | 30~3(11) | 10~100(27.12) |
Micro wave | 1~0.1(0.12) | 300~3,000(2,456) |
Ultra sound | 12.2 | 1, 3 |
2. 의료용 고주파의 분류
투열기 | 주파수 | 파장 |
단파 심부투열 | 13.66 MHz | 22 m |
27.12 MHz | 11 m | |
40.98 MHz | 7.5 m | |
극초단파 심부투열 | 433 MHz | 69.0 cm |
918 MHz | 33.0 cm | |
2,456 MHz | 12.25 cm |
3. 열 발생 기전
이온의 진동 | 전자장에 노출된 이온들이 움직이면서 진동 |
쌍극자 회전 | 쌍극자 회전을 일으킴 – 회전 시 다른 분자와 충돌하고, 무작위 운동이 증가하면서 열이 발생 |
전자구름의 뒤틀림 | 이웃 분자들 사이에 최소한의 마찰과 운동을 허락하며 이것이 소량의 열을 발생 |

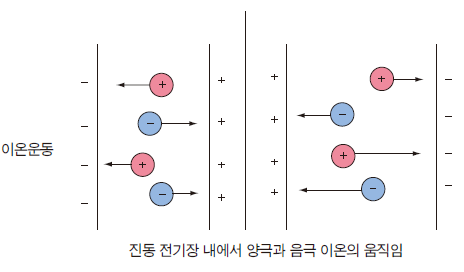

그림 이온 운동
전자장 진동의 영향으로 양극 및 음극 이온이 이쪽저쪽으로 움직이는 것

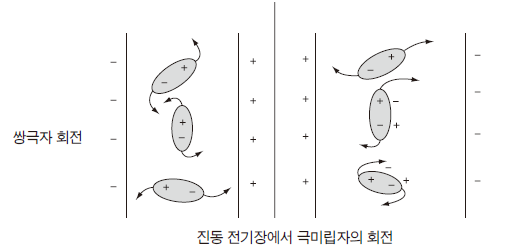

그림 쌍극자 회전
극성분자가 진동 전자장에서 이리저리 회전하는 것

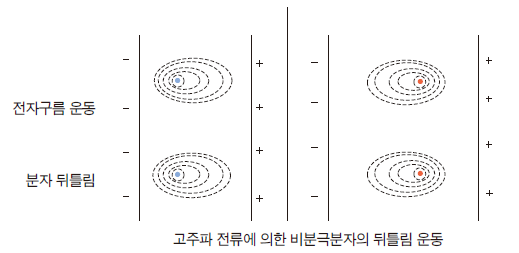

그림 전자구름의 비틀림
궤도전자의 통과는 먼저 한 방향으로 뒤틀리게 하고, 진동 전자장에 의해 다른 방향으로 뒤틀리게 한다.
